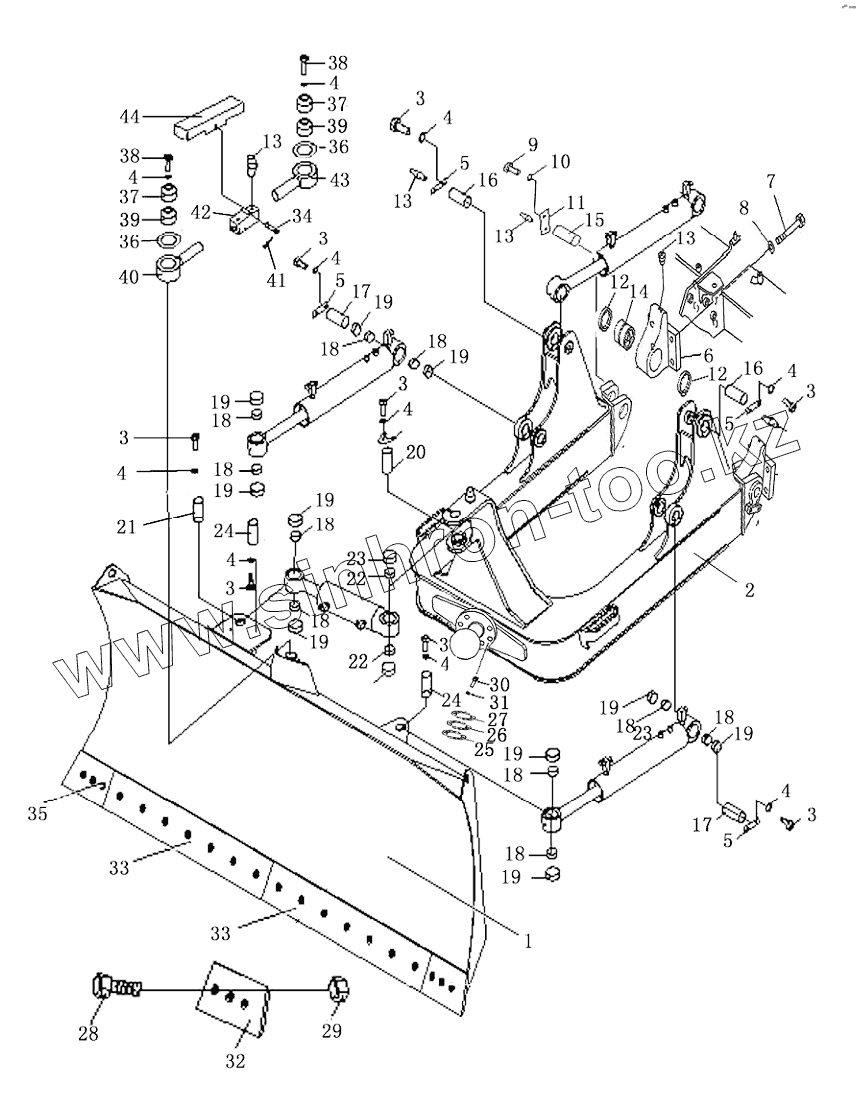

Каталог запасных частей к технике: Shantui SD10YE. BLADE ASSY
1
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
6
7
8
9
10
11
12
12
13
13
13
13
14
15
16
16
17
17
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
37
37
38
38
39
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 121-83-01000 | Blade | |
| 2 | 121-83-02000 | C-frame | |
| 3 | 01010-81025 | bolt | |
| 4 | 01643-31032 | Шайба | |
| 5 | 121-83-00001 | Bolt | |
| 6 | 121-83-03000 | Bracket | |
| 7 | 121-83-00002 | Bushing | |
| 8 | 01643-32460 | Уплотнительная шайба | |
| 9 | 01010-81230 | Заглушка | |
| 10 | 01643-31232 | Шайба | |
| 11 | 121-83-00003 | Pad | |
| 12 | 07145-00060 | Ring, dust | |
| 13 | 07020-01021 | Масленка | |
| 14 | 121-83-00004 | Pin | |
| 15 | 121-83-04000 | Pin | |
| 16 | 09241-5A145 | Pin | |
| 17 | 121-83-00005 | Plate | |
| 18 | 121-83-00006 | Bushing | |
| 19 | 121-83-00007 | Pad | |
| 20 | 121-83-07000 | Pin shaft | |
| 21 | 121-83-08000 | Pin shaft | |
| 22 | 121-83-00011 | Bushing | |
| 23 | 121-83-00012 | Pad | |
| 24 | 121-83-09000 | Pin | |
| 25 | 121-83-00014 | Washer | |
| 26 | 121-83-00015 | Washer | |
| 27 | 121-83-00016 | Edge, cutting | |
| 28 | 02090-11055 | Bolt | |
| 29 | 02290-11016 | Nut | |
| 30 | 01010-82285 | Bolt | |
| 31 | 01643-32260 | Шайба | |
| 32 | 121-83-00017 | Edge cutting | |
| 33 | 121-83-00018 | Edge, cutting | |
| 34 | 04050-03018 | pin | |
| 35 | 121-83-00019 | Edge cutting | |
| 36 | 04065-06825 | Retainer | |
| 37 | 121-83-00008 | Washer | |
| 38 | 01010-81035 | Болт | |
| 39 | GB304.6-GE45ES-2RS | Joint bearing | |
| 40 | 121-83-00009 | Screw | |
| 41 | 121-83-00010 | Pin | |
| 42 | 121-83-05000 | Support | |
| 43 | 121-83-00013 | Screw | |
| 44 | 121-83-06000 | Case |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
