Каталог запасных частей к технике: Shantui SD32 (вариант). TURBINE AND STATOR

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

16

17.40

17

17.10

17.20

17.30

18

18.10

18.20

19

20

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

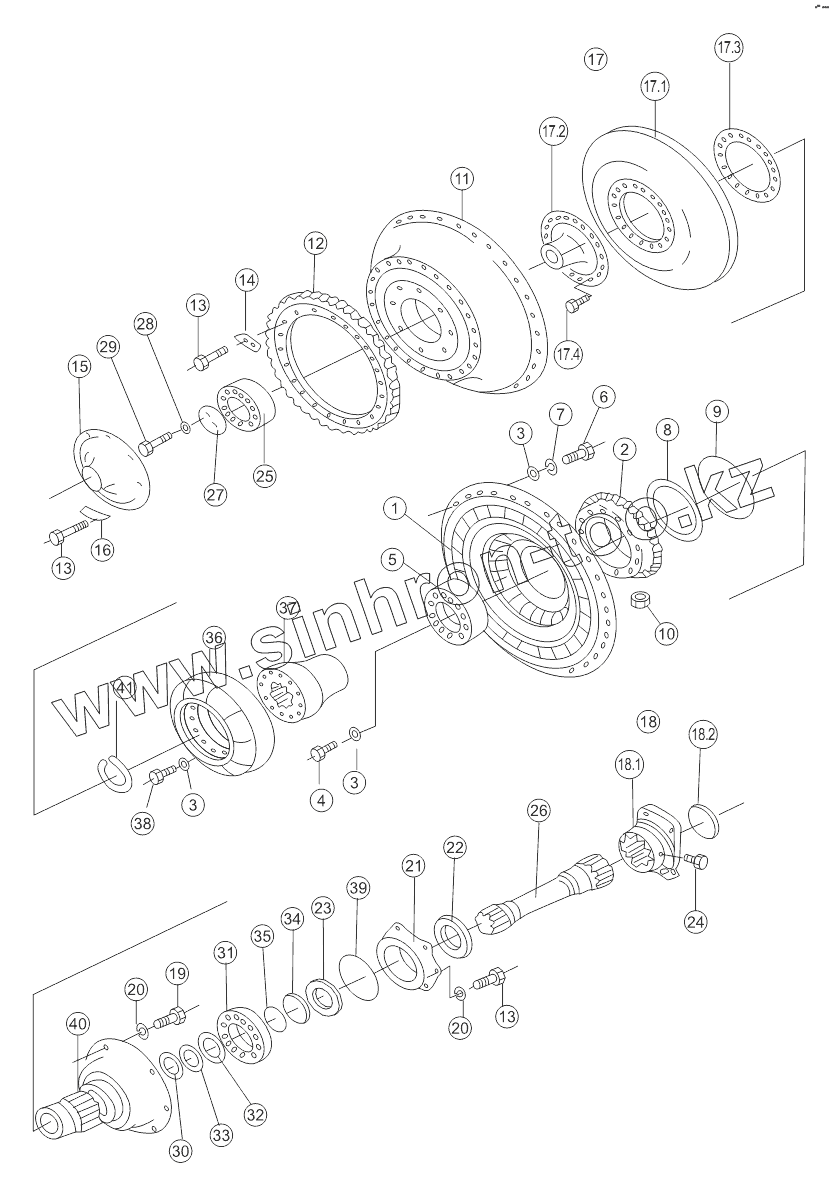

Позиция на иллюстрации	Заводской номер детали		Название детали
175-13-21007	175-13-21007		Torque converter assy
1	175-13-21124		pump
2	175-13-21141		gear
3	01643-31032		Шайба
4	01010-51035		Болт
5	175-13-21160		bearing
6	01010-61035		bolt
7	01602-21030		Шайба
8	195-13-12711		ring, seal
9	07000-65190		Кольцо
10	07040-11007		Заглушка
11	175-13-21213		case
12	175-13-21220		Шестерня
13	01010-81230		Заглушка
14	01643-31232		Шайба
15	175-13-21253		pilot
16	195-13-11261		Замковая пластина
17.40	195-13-11550		rivet
17	175-13-21513		turbine assy
17.10	175-13-21522		Turbine
17.20	175-13-21532		boss
17.30	175-13-21540		plate
18	175-13-21641		coupling assy
18.10	175-13-21662		coupling
18.20	175-13-11671		cover
19	01010-51235		Болт
20	01602-21236		Рессорная шайба
21	175-13-22721		cover
22	175-13-22730		seal
23	07011-00080		Oil seal
24	07020-00613		Пресс-масленка
25	175-13-21240		bearing
26	175-13-21654		shaft
27	175-13-21692		ring, snap
28	175-13-21712		gasket, lock
29	195-13-11810		Bolt, reamer
30	178-13-11720		ring, seal
31	GB276-6313C4		Deep groove ball bearings
32	175-13-21770		washer
33	04064-06525		Кольцо стопорное
34	175-13-21750		seat
35	07000-35055		O-ring
36	175-13-22313		stator
37	175-13-22122		race
38	01010-51030		Болт
39	07000-65135		O-ring
40	175-13-22524		shaft
41	04064-08530		Открытое кольцо
