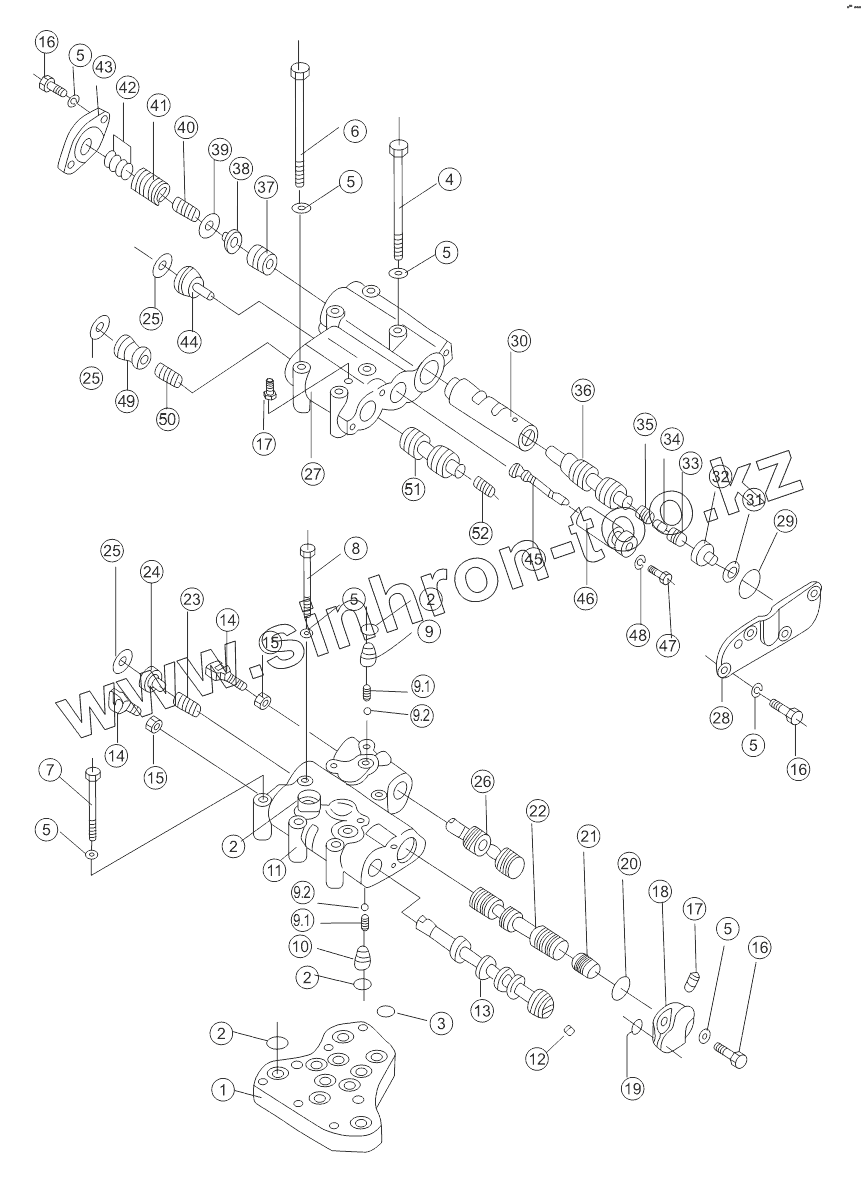

Каталог запасных частей к технике: Shantui SD32 (вариант). TRANSMISSION CONTROL VALVE
/30.gif)
1
2
2
2
2
3
4
5
5
5
5
5
5
5
6
7
8
9.2
9.2
9
9.1
9.1
10
11
12
13
14
14
15
15
16
16
16
17
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 175-15-35002 | 175-15-35002 | Transmission control valve assy | |
| 1 | 175-15-45110 | Гнездо клапана | |
| 2 | 07000-63022 | Кольцо | |
| 3 | 07000-63025 | Кольцо | |
| 4 | 175-15-45180 | Болт | |
| 5 | 01602-21030 | Шайба | |
| 6 | 175-15-45170 | Болт | |
| 7 | 175-15-45160 | Болт | |
| 8 | 01010-51075 | Болт | |
| 9.2 | 04260-00952 | Стальной шарик | |
| 9 | 195-15-15671 | Стопор | |
| 9.1 | 195-15-15680 | spring | |
| 10 | 175-15-45260 | Стопор | |
| 11 | 175-15-45212 | Корпус клапана | |
| 12 | 144-15-25210 | Заглушка | |
| 13 | 175-15-45231 | Шпулька | |
| 14 | 09363-01053 | Скоба | |
| 15 | 01580-11008 | Гайка | |
| 16 | 01010-51025 | Болт | |
| 17 | 07042-00108 | Заглушка | |
| 18 | 175-15-45471 | Крышка | |
| 19 | 07000-62016 | O-ring | |
| 20 | 07000-63032 | Кольцо круглого сечения | |
| 21 | 175-15-35430 | Поршень | |
| 22 | 175-15-45420 | Катушка | |
| 23 | 195-15-15440 | Рессора | |
| 24 | 175-15-45450 | Упорная пластина | |
| 25 | 04065-03515 | Упорное кольцо | |
| 26 | 175-15-45220 | Шпулька | |
| 27 | 155-15-15410 | Корпус клапана | |
| 28 | 155-15-15850 | Крышка | |
| 29 | 07000-63040 | Кольцо | |
| 30 | 145-14-43381 | Клапан | |
| 31 | 130-09-15170 | Открытое кольцо | |
| 32 | 145-14-23180 | Стопор | |
| 33 | 175-15-15550 | Клапан | |
| 34 | 180-14-25560 | Рессора | |
| 35 | 175-15-15540 | Клапан | |
| 36 | 145-14-43331 | Клапан | |
| 37 | 154-15-33430 | spring | |
| 38 | 145-14-43340 | Гнездо | |
| 39 | 145-14-33450 | Шайба | |
| 40 | 145-14-33420 | Spring | |
| 41 | 145-14-33351 | Рессора | |
| 42 | 145-14-43370 | Уплотнительная прокладка | |
| 43 | 144-15-25330 | Крышка | |
| 44 | 155-15-15360 | Стопор | |
| 45 | 154-15-15320 | spool valve | |
| 46 | 155-15-15351 | Втулка | |
| 47 | 155-15-15370 | Болт | |
| 48 | 01602-20619 | Рессорная шайба | |
| 49 | 175-15-45390 | Тормозное устройство | |
| 50 | 234-15-15230 | Рессора | |
| 51 | 175-15-45380 | Шпулька | |
| 52 | 145-14-23720 | Плунжер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
