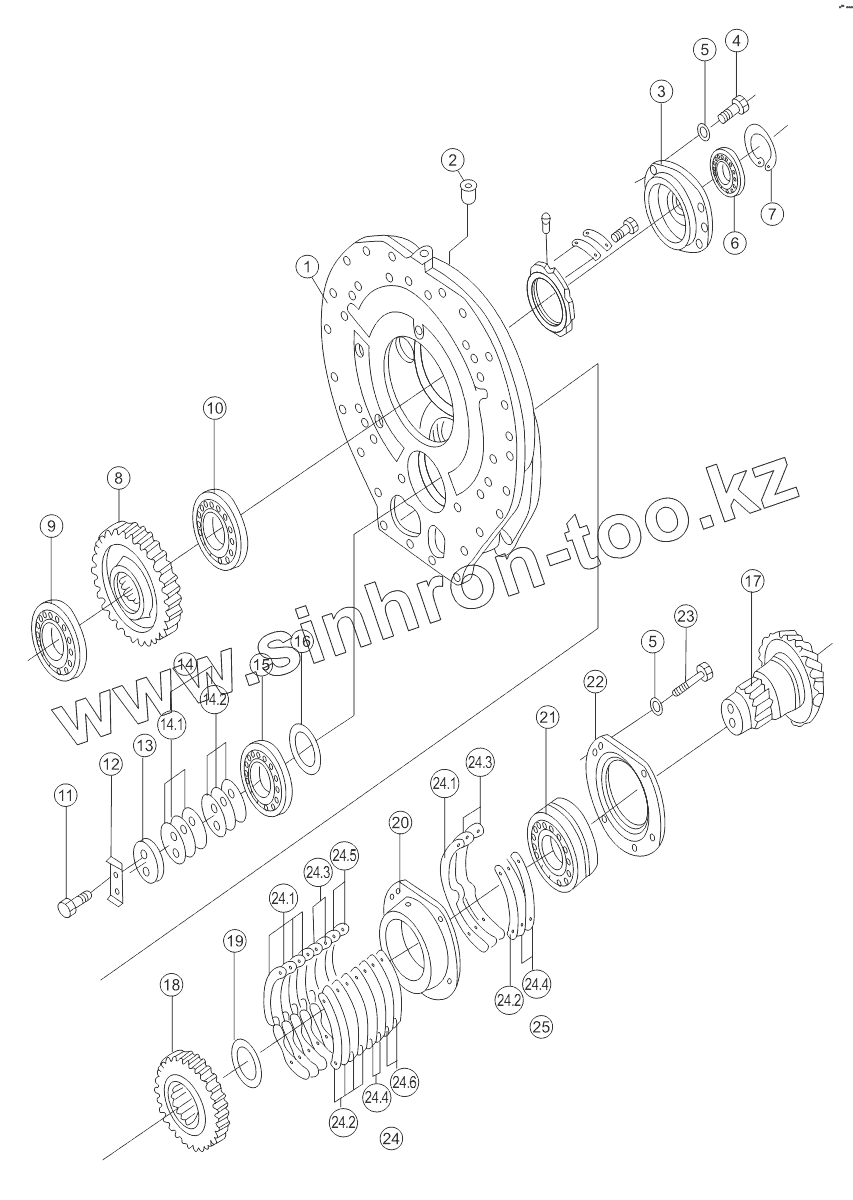

Каталог запасных частей к технике: Shantui SD32 (вариант). TRANSMISSION CASE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14.1

14.2

14

15

16

17

18

19

20

21

22

23

24

24.1

24.1

24.2

24.2

24.3

24.3

24.4

24.4

24.5

24.6

25

Позиция на иллюстрации	Заводской номер детали		Название детали
175-15-00226	175-15-00226		Transmission assy
1	175-15-43116		rear housing
2	07042-20211		Plug, taper
3	175-15-43152		case
4	01010-51240		Болт
5	01602-21236		Рессорная шайба
6	GB288-22211C		Spherical Roller Bearing
7	04065-01030		Упорное кольцо
8	175-15-43212		Gear
9	175-15-49340		Подшипник
10	175-15-43270		Подшипник
11	01010-51435		Болт
12	04081-07012		plate, lock
13	178-15-13620		plate, snap
14.1	178-15-13520		Shim
14.2	178-15-13540		Shim
14	178-15-00121		shim assy
15	178-15-19330		bearing
16	178-15-13370		spacer
17	178-15-13240		shaft, pinion
18	175-15-43232		gear
19	178-15-13360		spacer
20	178-15-13260		cage, bearing
21	178-15-19350		bearing
22	178-15-13140		cover
23	01010-51250		Болт
24	175-15-05011		shim assy
24.1	175-15-13311		shim
24.2	175-15-13331		shim
24.3	175-15-13470		shim
24.4	175-15-13480		shim
24.5	175-15-13380		shim
24.6	175-15-13390		shim
25	175-15-05051		shim assy

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
