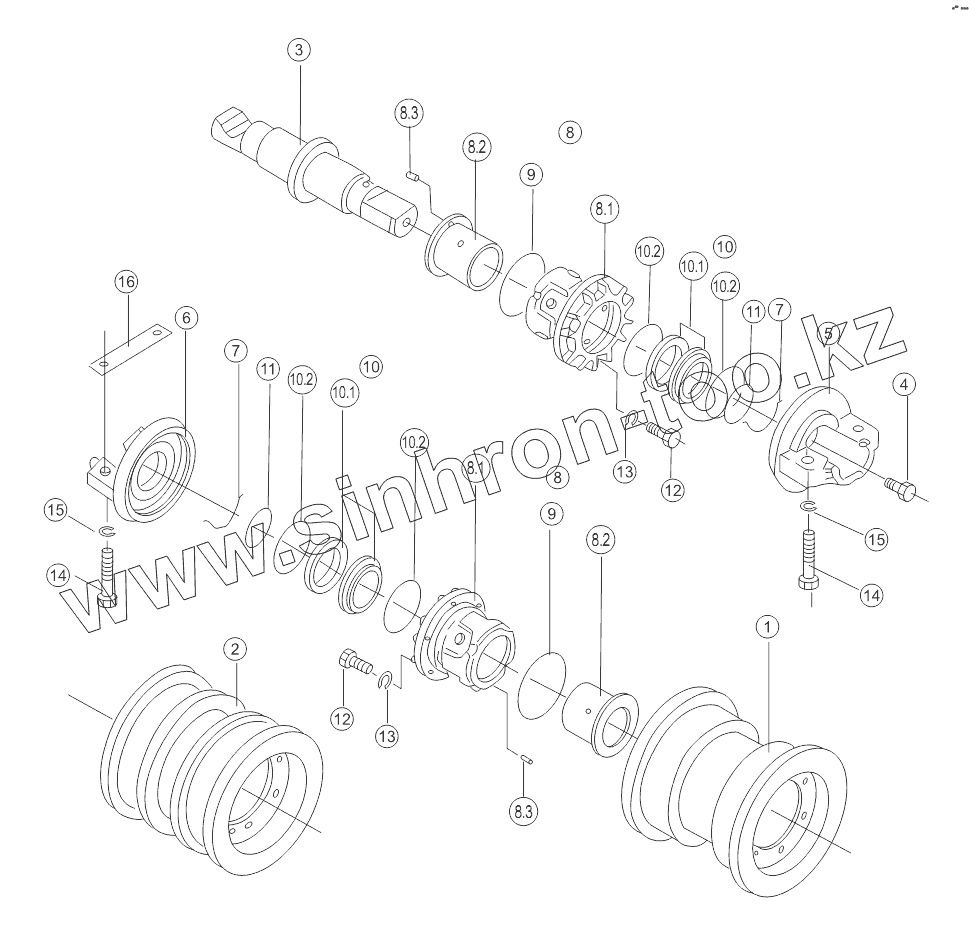

Каталог запасных частей к технике: Shantui SD32 (вариант). TRACK ROLLER ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8.10
8.20
8.20
8.30
8.30
8
8
9
9
10
10
10.20
10.20
10.20
10.20
10.10
10.10
11
11
12
12
13
13
14
14
15
15
16
Позиция на иллюстрации Заводской номер детали Название детали
175-30-00486 175-30-00486 single flange track roller assy
175-30-00496 175-30-00496 double flange track roller assy
1 178-30-16113 single flange track roller
2 178-30-16123 double flange track roller
3 175-30-36130 shaft, track roller
4 07052-31624 Plug
5 175-30-36210 collar
6 175-30-36220 collar
7 175-30-26230 ring, stopped
8.10 175-30-36168 bushing
8.20 175-30-36172A Sleeve
8.30 170-30-91130 Фиксирующий штифт
8 175-30-36108 bushing assy
9 07000-12130 O-ring
10 175-30-00701 floating seal assy
10.20 175-30-16215 O-ring
10.10 175-30-36273 seal, oil
11 07000-13068 O-ring
12 01010-51235 Болт
13 01602-21236 Рессорная шайба
14 01011-82415 Bolt
15 01602-22472 Шайба
16 175-30-26241 plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
