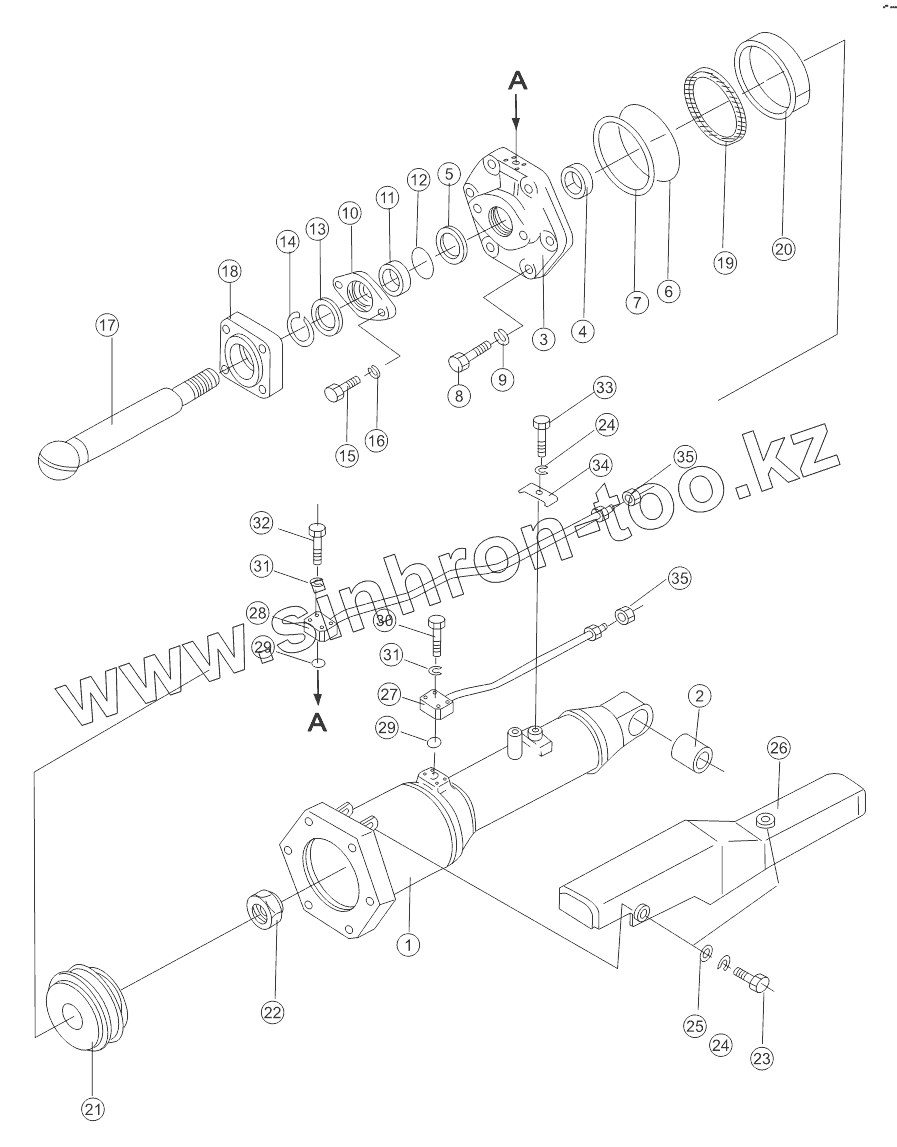

Каталог запасных частей к технике: Shantui SD32 (вариант). TILT OIL CYLINDER ASSY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

29

30

31

31

32

33

34

35

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	175-63-52542		Cylinder body
2	195-63-52160		bushing
3	195-63-42133		head, cylinder
4	07177-09035		bushing
5	707-51-90110		packing, rod
6	07000-15220		O-ring
7	07001-05220		ring, snap
8	01011-53000		Bolt
9	01601-23075		washer, spring
10	195-63-52470		gland
11	07177-09020		bushing
12	07000-13110		O-ring
13	195-63-94170		seal, dust
14	07179-00113		ring, snap
15	01010-51865		Болт
16	01602-21854		Шайба
17	175-63-52422		rod, piston
18	175-71-11211		cap
19	707-44-22080		packing, piston
20	07155-02250		ring, piston
21	707-36-22550		piston
22	07165-16870		nut
23	01010-51440		Болт
24	01602-21442		Рессорная шайба
25	01643-31445		Уплотнительная шайба
26	175-63-52572		cover
27	175-63-52552		tube
28	175-63-52562		tube
29	07000-13035		Кольцо
30	01010-51050		Болт
31	01602-21030		Шайба
32	01010-51030		Болт
33	01010-51420		Болт
34	195-63-52871		Дугообразный зажим
35	195-63-52990		plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
