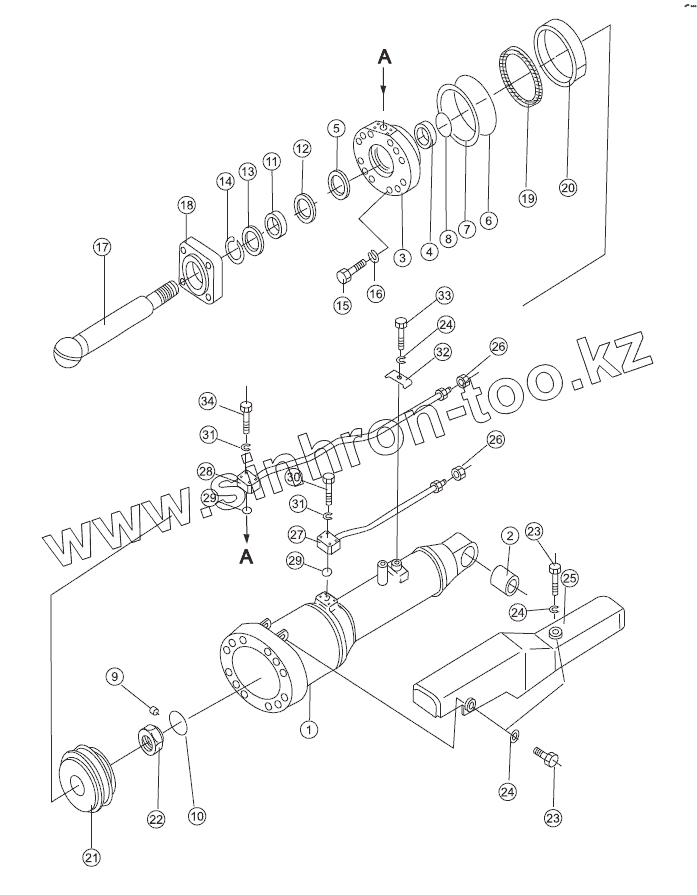

Каталог запасных частей к технике: Shantui SD32 (вариант). TILT OIL CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

23

24

24

24

25

26

26

27

28

29

29

30

31

31

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	171-63-01100		Cylinder body
2	195-63-52160		bushing
3	171-63-01001		Cylinder head
4	07177-09035		bushing
5	171-63-01300		Step seal
6	07000-15215		O-ring
7	07001-05220		ring, snap
8	GB895.1-95		Retainer ring
9	01322-41025		Set screw
10	04059-01030		Iron wire
11	07177-09020		bushing
12	171-63-01005		KY-Ring
13	171-63-01400		Ring, Dust
14	07179-00113		ring, snap
15	01252-42090		Bolt
16	01643-32060		Шайба
17	171-63-01500		Piston rod
18	175-71-11211		cap
19	707-44-22080		packing, piston
20	07155-02250		ring, piston
21	171-63-01003		Piston
22	171-63-01004		Nut
23	01010-51440		Болт
24	01643-31445		Уплотнительная шайба
25	175-63-52572		cover
26	195-63-52990		plug
27	175-63-52552		tube
28	171-63-01200		Tube
29	07000-13035		Кольцо
30	01010-51050		Болт
31	01643-31032		Шайба
32	195-63-52871		Дугообразный зажим
33	01010-51420		Болт
34	01010-51065		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
