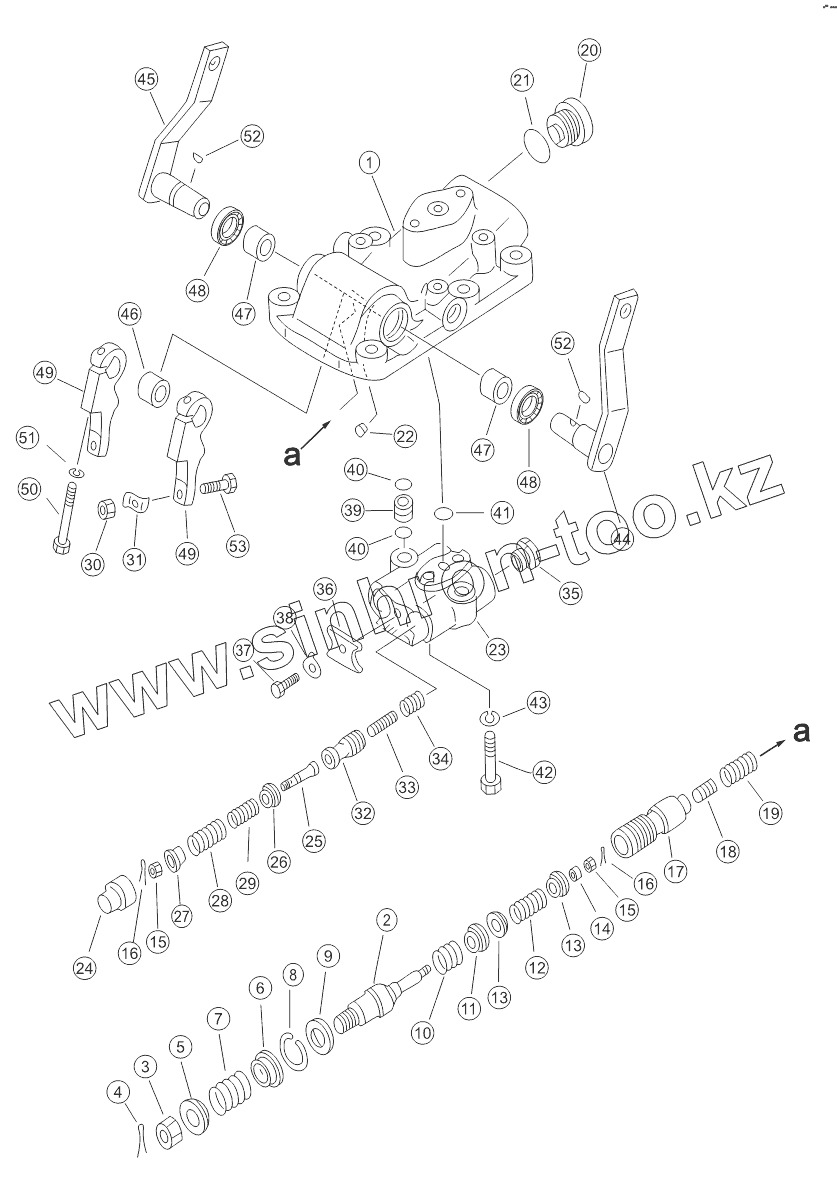

Каталог запасных частей к технике: Shantui SD32 (вариант). STEERING VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
47
48
48
49
49
50
51
52
52
53
Позиция на иллюстрации Заводской номер детали Название детали
1 144-40-22211 Корпус клапана
2 195-40-11540 Вал
3 01593-31613 Nut
4 04050-14026 Pin
5 144-40-22180 Гнездо
6 144-40-22170 Гнездо
7 175-40-31230 Рессора
8 04065-03212 Стопорное кольцо
9 195-40-13110 Упорное кольцо
10 195-40-11550 Рессора
11 195-40-11560 Гнездо
12 175-40-31150 Рессора
13 195-40-11570 Гнездо
14 144-40-22190 Шайба
15 01590-30607 Nut
16 04050-11212 Разводной шплинт
17 195-40-11531 Сердечник клапана
18 702-11-11190 Поршень
19 175-40-31130 Рессора
20 175-40-31530 Поршень
21 07002-13034 Кольцо
22 07043-70108 Plug
23 144-40-22230 Рессора
24 144-40-22290 Направляющая втулка
25 144-40-22260 Вал
26 144-40-22270 Гнездо
27 144-40-22280 Гнездо
28 144-40-22340 Пружина
29 154-40-41130 Spring
30 01580-10806 Гайка
31 130-21-12330 Замковая пластина
32 144-40-22311 Сердечник клапана
33 144-40-22320 Поршень
34 175-40-31410 Рессора
35 144-40-22250 Заглушка
36 144-40-22330 Пластина
37 01010-50816 Болт
38 01650-20808 Замковая пластина
39 175-40-31510 Направляющая труба
40 07000-12011 O-ring
41 07000-12015 Кольцо
42 01010-51050 Болт
43 01602-21030 Шайба
44 195-40-11590 lever, R.H
45 195-40-11610 lever, L.H
46 09350-01820 Распорная втулка
47 09350-02215 Распорная втулка
48 175-40-31270 Сальник
49 144-40-22240 Рессора
50 01010-50860 Болт
51 01602-20825 Шайба
52 04010-00416 Сегментная шпонка
53 144-40-22160 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
