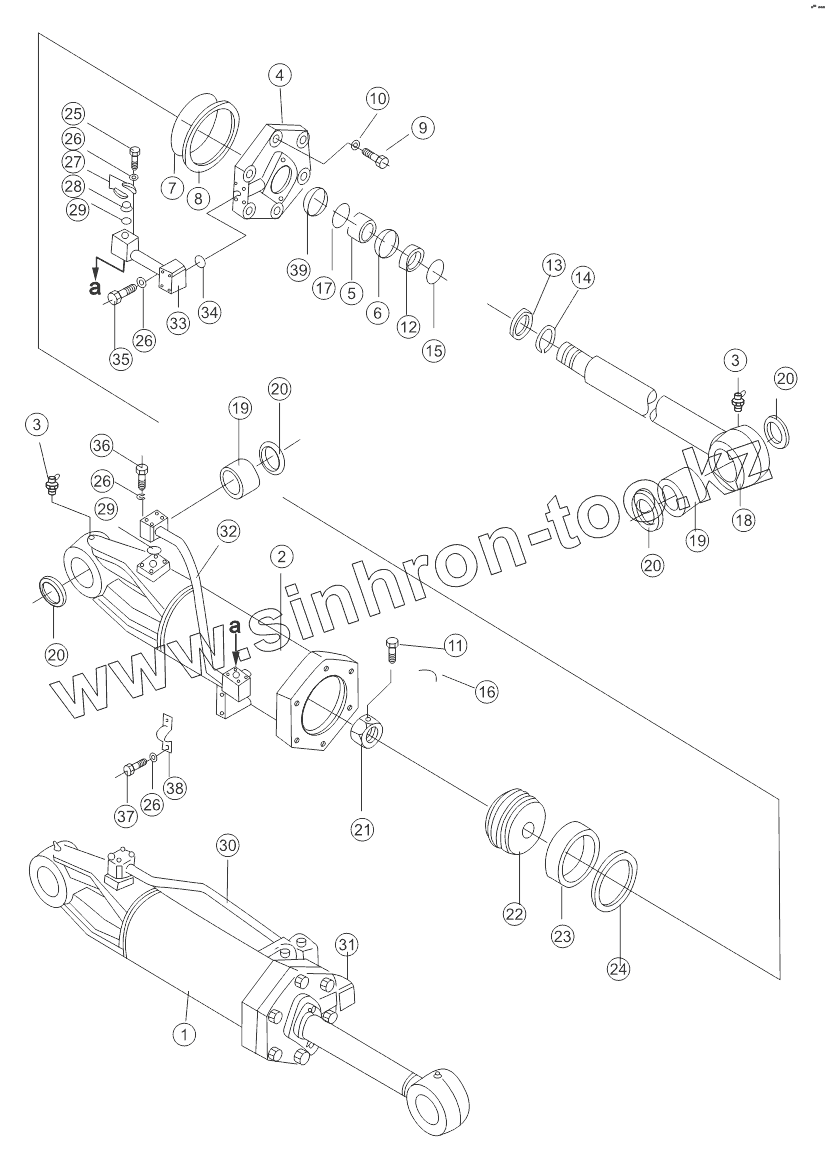

Каталог запасных частей к технике: Shantui SD32 (вариант). RIPPER TILT OIL CYLINDER
/105.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
20
21
22
23
24
25
26
26
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 171-64-04000 | 171-64-04000 | Ripper tilt oil cylinder | |
| 171-64-03000 | 171-64-03000 | Ripper tilt oil cylinder | |
| 1 | 171-64-03300 | Cylinder body | |
| 2 | 171-64-04200 | Cylinder body | |
| 3 | 07021-01060 | Масленка | |
| 4 | 171-63-01001 | Cylinder head | |
| 5 | 07177-09035 | bushing | |
| 6 | 171-63-01005 | KY-Ring | |
| 7 | 07000-15215 | O-ring | |
| 8 | 171-63-01002 | Guard ring | |
| 9 | 01252-42090 | Bolt | |
| 10 | 01643-32060 | Шайба | |
| 11 | 01322-41025 | Set screw | |
| 12 | 07177-09020 | bushing | |
| 13 | 171-63-01400 | Ring, Dust | |
| 14 | 07179-00113 | ring, snap | |
| 15 | 07000-12065 | O-ring | |
| 16 | 04059-01032 | Проволока | |
| 17 | GB895.1-95 | Retainer ring | |
| 18 | 175-63-43121 | rod, piston | |
| 19 | 07144-11110 | bushing | |
| 20 | 07145-00110 | Ring, Dust | |
| 21 | 171-63-01004 | Nut | |
| 22 | 171-63-01003 | Piston | |
| 23 | 07155-02250 | ring, piston | |
| 24 | 707-44-22080 | packing, piston | |
| 25 | 01010-51030 | Болт | |
| 26 | 01643-31032 | Шайба | |
| 27 | 07371-31049 | Разъемный фланец | |
| 28 | 07378-11000 | Сплошная крышка | |
| 29 | 07000-13032 | Кольцо | |
| 30 | 171-64-03400 | Tube | |
| 31 | 171-64-03200 | Tube | |
| 32 | 171-64-04300 | Tube | |
| 33 | 171-64-04100 | Tube | |
| 34 | 07000-13038 | Кольцо | |
| 35 | 01010-51070 | Болт | |
| 36 | 01010-51065 | Шайба | |
| 37 | 01010-51020 | Болт | |
| 38 | 07282-13411 | Clip | |
| 39 | 171-63-01300 | Step seal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
