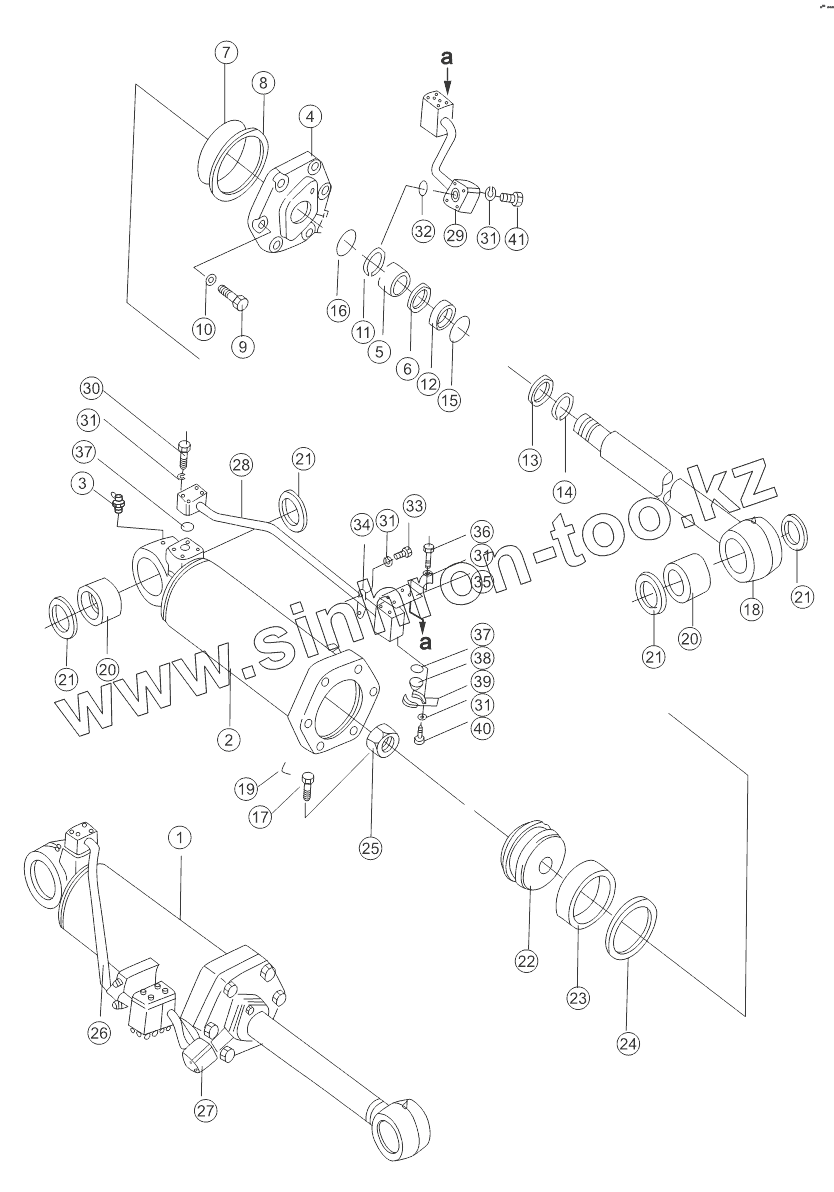

Каталог запасных частей к технике: Shantui SD32 (вариант). RIPPER LIFT CYLINDER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

21

21

21

22

23

24

25

26

27

28

29

30

31

31

31

31

31

32

33

34

35

36

37

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
171-64-02000	171-64-02000		Ripper lift cylinder
171-64-01000	171-64-01000		Ripper lift cylinder
1	171-64-01300		Cylinder body
2	171-64-02200		Cylinder body
3	07021-01060		Масленка
4	171-63-01001		Cylinder head
5	07177-09035		bushing
6	171-63-01005		KY-Ring
7	07000-15220		O-ring
8	171-63-01002		Guard ring
9	01252-42090		Bolt
10	01643-32060		Шайба
11	171-63-01300		Step seal
12	07177-09020		bushing
13	171-63-01400		Ring, Dust
14	07179-00113		ring, snap
15	07000-12065		O-ring
16	GB895.1-95		Retainer ring
17	01322-41025		Set screw
18	171-64-01100		Piston rod
19	04059-01032		Проволока
20	07144-11110		bushing
21	07145-10110		seal, dust
22	171-63-01003		Piston
23	07155-02250		ring, piston
24	707-44-22080		packing, piston
25	171-63-01004		Nut
26	175-63-42581		tube, L.H
27	171-64-01200		Tube
28	175-63-42591		tube, R.H
29	171-64-02100		Tube
30	01010-51065		Шайба
31	01643-31032		Шайба
32	07000-13038		Кольцо
33	01010-51020		Болт
34	07282-13411		Clip
35	171-64-01001		Plate
36	01010-51025		Болт
37	07000-13032		Кольцо
38	07378-11000		Сплошная крышка
39	07371-31049		Разъемный фланец
40	01010-51030		Болт
41	01010-51070		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
