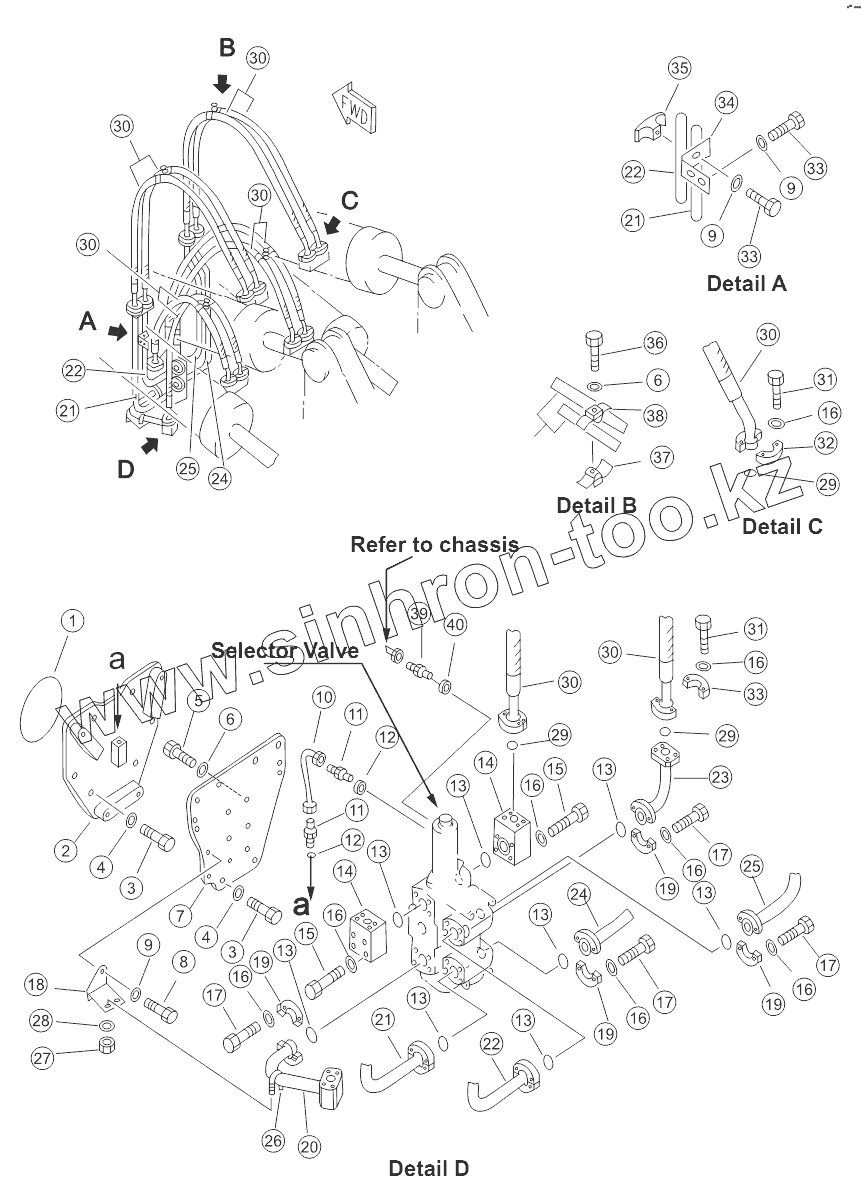

Каталог запасных частей к технике: Shantui SD32 (вариант). RIPPER CYLINDER PIPING
/102.gif)
1
2
3
3
4
4
5
6
6
7
8
9
9
9
10
11
11
12
12
13
13
13
13
13
13
13
13
14
14
15
15
16
16
16
16
16
16
16
16
17
17
17
17
18
19
19
19
19
20
21
21
21
22
22
22
23
24
24
25
25
26
27
28
29
29
29
30
30
30
30
30
30
30
31
31
32
33
33
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 07000-15195 | O-ring | |
| 2 | 195-78-45240 | plate | |
| 3 | 01010-52050 | Болт | |
| 4 | 01602-22060 | Рессорная шайба | |
| 5 | 01050-51230 | Bolt | |
| 6 | 01602-21236 | Рессорная шайба | |
| 7 | 195-78-45250 | plate | |
| 8 | 01010-51240 | Болт | |
| 9 | 01643-31232 | Шайба | |
| 10 | 195-78-22651 | tube | |
| 11 | 07211-81016 | Nipple | |
| 12 | 07005-01612 | Gasket | |
| 13 | 07000-13038 | Кольцо | |
| 14 | 195-78-22150 | elbow | |
| 15 | 01010-51085 | Болт | |
| 16 | 01602-21030 | Шайба | |
| 17 | 01010-51035 | Болт | |
| 18 | 195-78-45260 | bracket | |
| 19 | 07371-31255 | Фланец | |
| 20 | 175-78-63130 | tube, L.H | |
| 21 | 175-78-63210 | tube, L.H | |
| 22 | 175-78-63180 | tube, L.H | |
| 23 | 175-78-63161 | tube, R.H | |
| 24 | 175-78-63190 | tube, R.H | |
| 25 | 175-78-63220 | tube, R.H | |
| 26 | 07283-23450 | Зажим трубы | |
| 27 | 01599-01011 | Гайка | |
| 28 | 01643-31032 | Шайба | |
| 29 | 07000-13032 | Кольцо | |
| 30 | 07114-01015 | hose | |
| 31 | 01010-51030 | Болт | |
| 32 | 07371-31049 | Разъемный фланец | |
| 33 | 01010-51235 | Болт | |
| 34 | 195-78-45211 | bracket | |
| 35 | 195-78-45270 | clip | |
| 36 | 01010-51265 | Болт | |
| 37 | 195-78-22320 | Дугообразный зажим | |
| 38 | 195-78-22330 | Зажим | |
| 39 | 07230-20315 | Штуцер | |
| 40 | 07002-01034 | O-ring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
