Каталог запасных частей к технике: Shantui SD32 (вариант). RADIATOR FAN GUARD AND NET

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

3

4

5

6

6

6

6

7

8

9

10

11

12

13

14

15

15

15

16

17

18

19

20

21

22

23

24

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

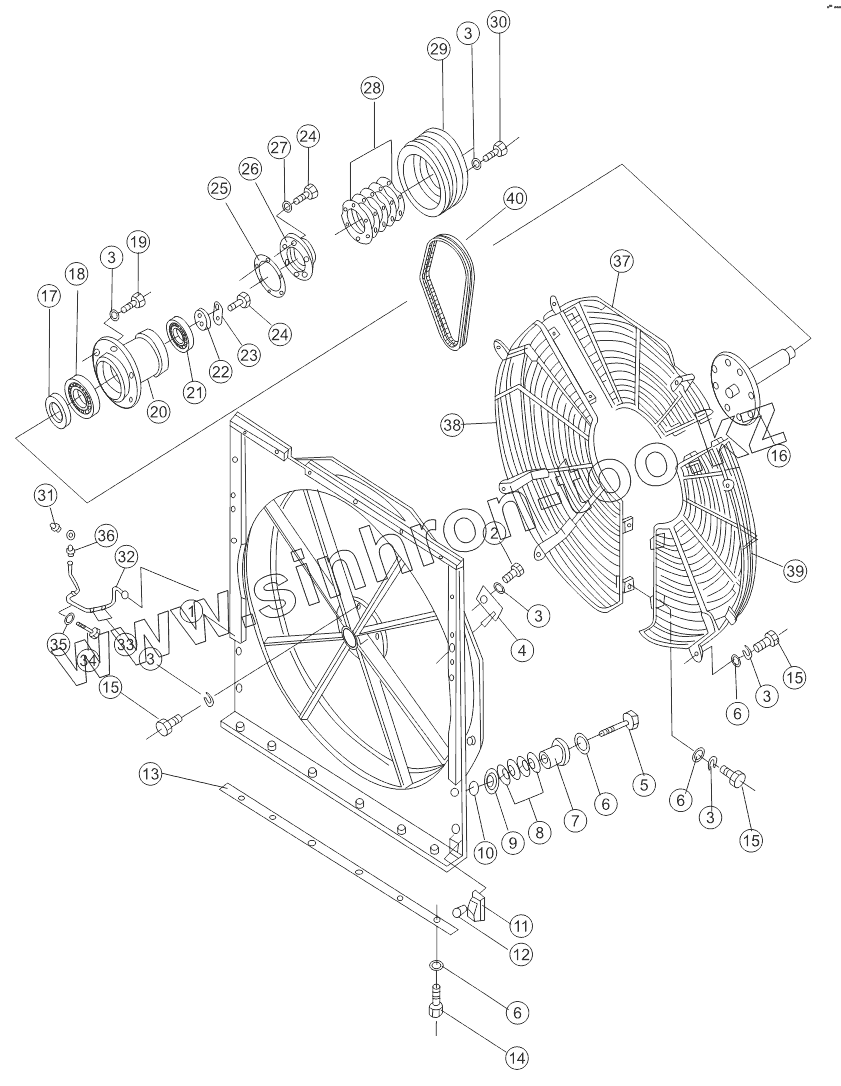

Позиция на иллюстрации	Заводской номер детали		Название детали
175-03-C1002	175-03-C1002		Radiator assy, D-type
1	175-03-C1142		guard
2	01010-51230		Болт
3	01602-21236		Рессорная шайба
4	175-03-32710A		Pin
5	01010-51275		Болт
6	01643-31232		Шайба
7	175-03-32232		collar
8	175-54-27350		Рессора
9	01643-32060		Шайба
10	175-54-28770		Ring
11	195-03-13150		gasket
12	01010-51020		Болт
13	175-03-32720		plate
14	01010-51225		Болт
15	01010-51235		Болт
16	175-03-C1271		shaft
17	07011-00090		Oil seal
18	GB276-6212C4		Deep groove ball bearings
19	01010-51240		Болт
20	175-03-C1280		drum, bearing
21	GB272-6310C4		Deep groove ball bearings
22	195-03-11842		Ring, snap
23	195-03-11851		Shim, lock
24	01010-51030		Болт
25	195-03-11870		gasket
26	175-03-34380		cover
27	01602-21030		Шайба
28	195-03-11880		Shim
29	175-03-C1290		pully belt
30	01010-51260		Болт
31	07020-01021		Масленка
32	175-03-C1470		Tube
33	566-16-11970		Clip
34	01010-50816		Болт
35	01643-30823		Шайба
36	07213-80710		Nipple
37	175-03-C1250		net
38	175-03-C1241		net
39	175-03-C1261		net
40	04122-22279		fan belt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
