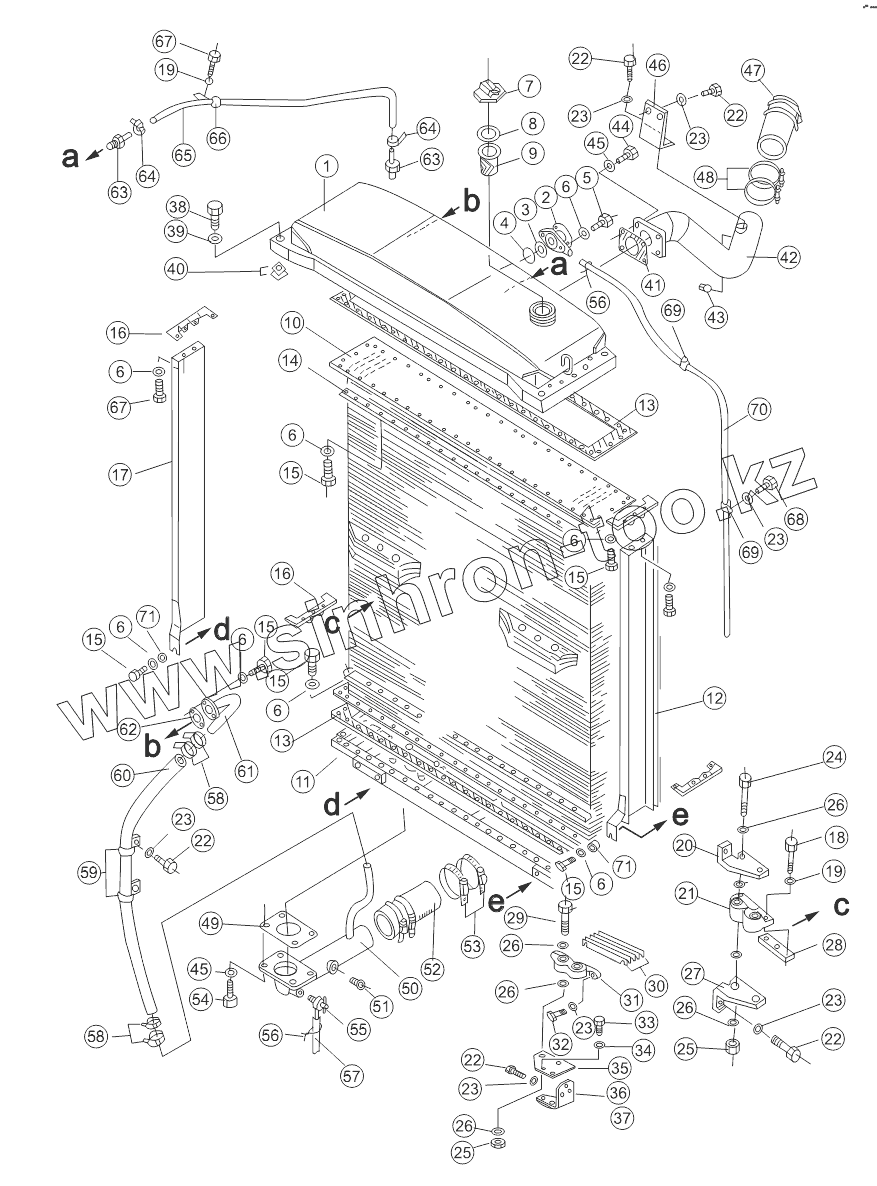

Каталог запасных частей к технике: Shantui SD32 (вариант). RADIATOR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
6
6
6
6
6
7
8
9
10
11
12
13
13
14
15
15
15
15
15
15
16
16
17
18
19
19
20
21
22
22
22
22
22
23
23
23
23
23
23
23
24
25
25
26
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
58
59
60
61
62
63
63
64
64
65
66
67
67
68
69
69
70
71
71
Позиция на иллюстрации Заводской номер детали Название детали
175-03-C1002 175-03-C1002 Radiator assy, D-type
1 175-03-C1111 Tank upper
2 154-03-11682 Нагнетательный клапан
3 07000-13045 Кольцо
4 175-03-32570 Фильтровальная сетка
5 01010-51025 Болт
6 01602-21030 Шайба
7 07053-10000 Крышка бака
8 07057-03271 Стопорное кольцо
9 07056-00048 Фильтр
10 175-03-32261 Core, radiator D-type
11 175-03-31133 Tank, lower
12 175-03-32940 Plate
13 175-03-31153 Gasket
14 175-03-31181 Plate
15 01010-51030 Болт
16 175-03-32990 Plate
17 175-03-32930 Plate
18 01010-51075 Болт
19 01643-31032 Шайба
20 175-03-32961 Bracket
21 195-03-22401 Vibroshock assy
22 01010-51225 Болт
23 01643-31232 Шайба
24 01091-52220 Болт
25 01582-12218 Гайка
26 01643-32260 Шайба
27 175-03-32951 Bracket
28 198-03-21530 Прижимная пластина
29 01091-52205 Болт
30 195-03-22270 Прокладка
31 195-03-22501 Vibroshock assy
32 01010-51245 Болт
33 01010-51435 Болт
34 01643-31445 Уплотнительная шайба
35 175-03-32972 Bracket
36 175-03-32770 Bracket
37 175-03-32760 Bracket
38 01011-51835 Bolt
39 175-03-32650 Collar
40 195-03-11570 Shim
41 195-03-11340 Gasket
42 175-03-C1320 Tube, inlet
43 07042-20108 Заглушка
44 01010-51230 Болт
45 01602-21236 Рессорная шайба
46 175-03-C1340 Bracket
47 175-03-C1330 Hose
48 07280-07429 Хомут
49 195-03-11361 Gasket
50 175-03-C1350 Tube
51 07042-20415 Конусная заглушка
52 175-03-C1380 Hose
53 07280-08029 Зажим трубы
54 01010-51235 Болт
55 195-03-13241 Valve, drain
56 04059-01010 Железная проволока 19#
57 175-03-31530 Hose
58 07280-03826 Clamp, hose
59 175-03-C1370A Clip
60 175-03-C1360 Hose
61 175-03-C1121 Tube
62 195-03-11980 Gasket
63 195-03-11530 Nipple
64 07281-00197 Зажим
65 175-03-C1420 Hose
66 195-03-11580 Clip
67 01010-51020 Болт
68 01010-51220 Болт
69 195-03-11690 Зажим
70 195-03-13131 Труба
71 195-03-22160 Seal
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
