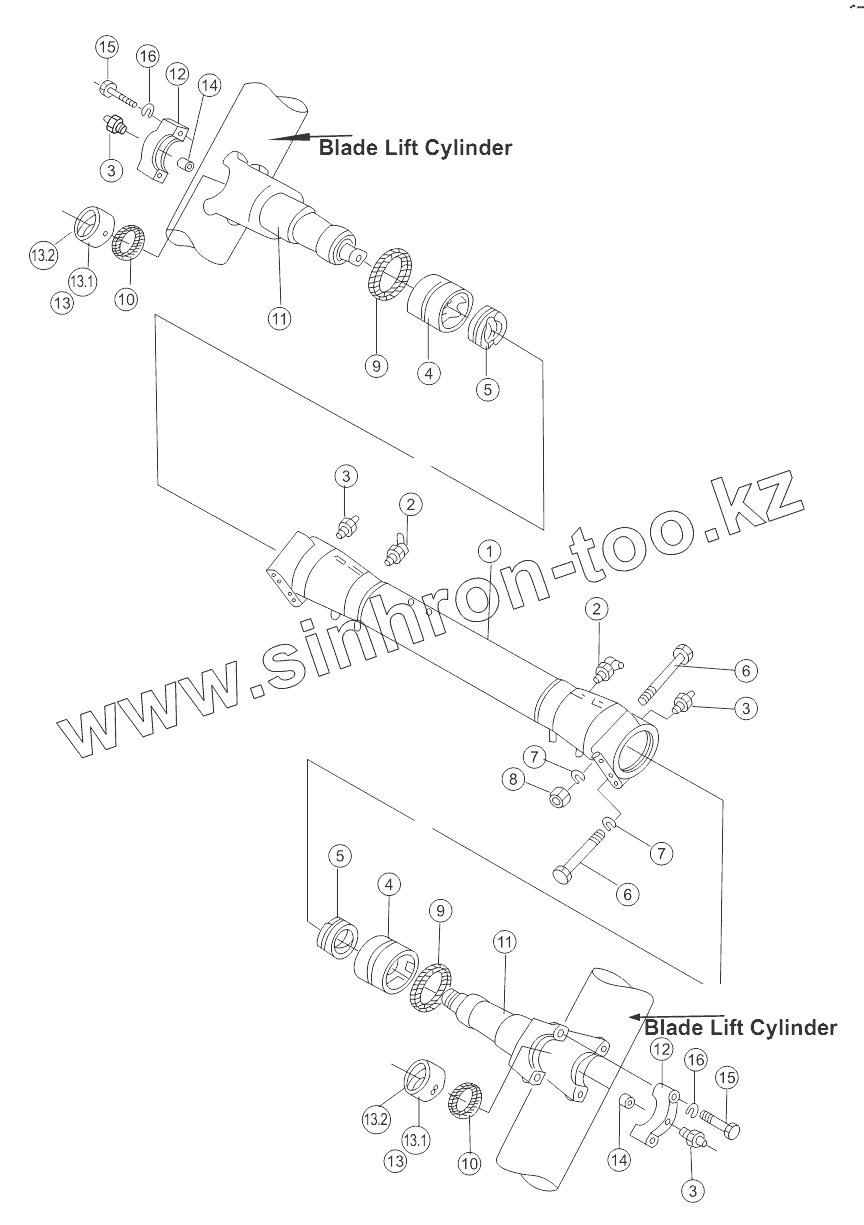

Каталог запасных частей к технике: Shantui SD32 (вариант). OIL CYLINDER SUPPORT

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

4

4

5

5

6

6

7

7

8

9

9

10

10

11

11

12

12

13.20

13.20

13.10

13.10

13

13

14

14

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	175-61-C1110		cylinder stay
2	07021-01060		Масленка
3	07020-01021		Масленка
4	175-61-15140		bushing
5	175-61-15151		bushing
6	175-61-15130		bolt
7	01602-22783		Шайба
8	01580-12722		Гайка
9	07145-00125		Ring, Dust
10	07145-00085		Ring, Dust
11	175-61-12114		seat
12	175-60-19121		cover
13.20	175-60-19141		plug
13.10	175-61-12121		Bushing
13	175-61-15201		bushing assy
14	175-70-15190		Pin shaft
15	01010-51890		bolt
16	01602-21854		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
