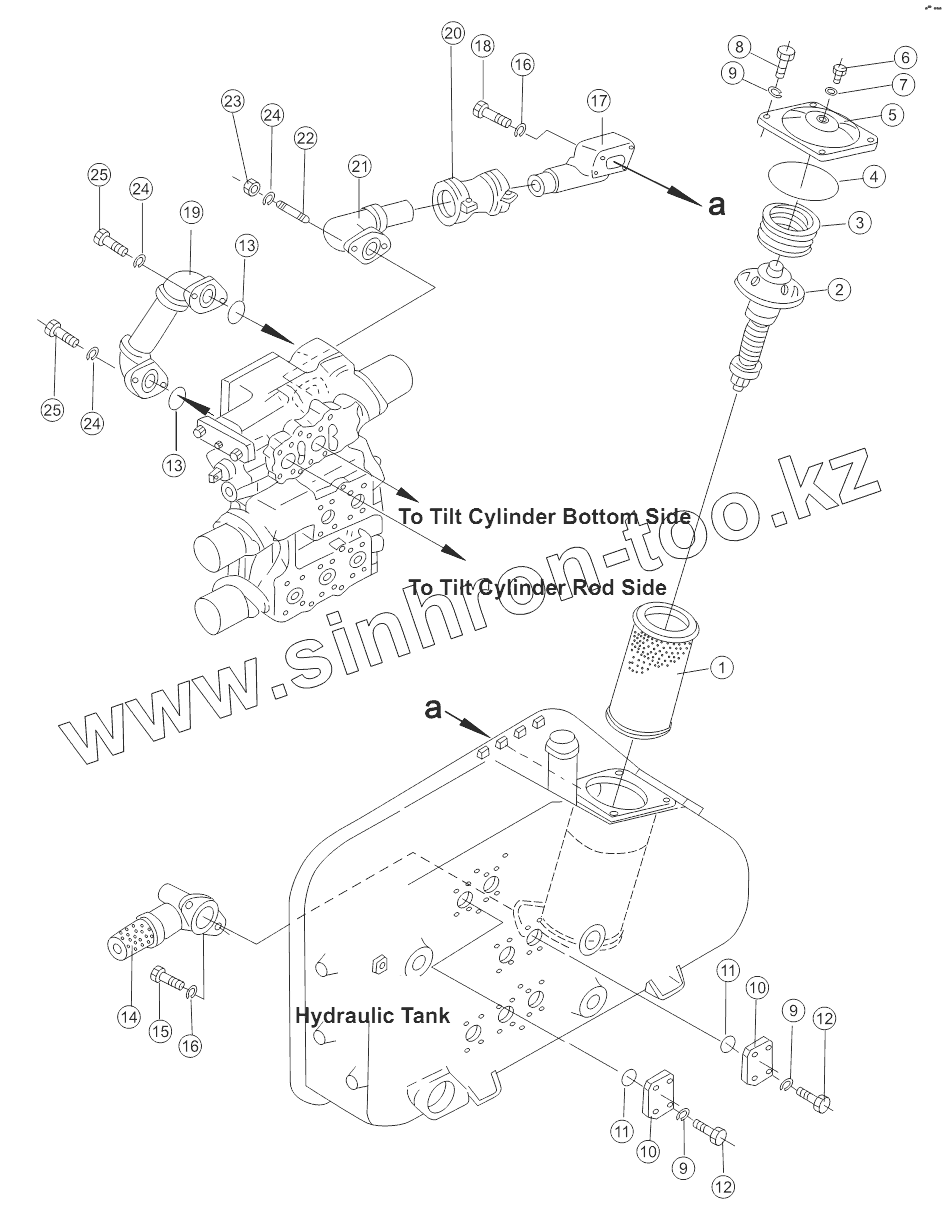

Каталог запасных частей к технике: Shantui SD32 (вариант). HYDRAULIC TANK (2/2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

9

10

10

11

11

12

12

13

13

14

15

16

16

17

18

19

20

21

22

23

24

24

24

25

25

Позиция на иллюстрации	Заводской номер детали		Название детали
175-60-29006	175-60-29006		hydraulic tank ass'y
1	175-60-27380		Сердечник фильтра
2	175-60-27300		Клапан
3	175-60-27340		Рессора
4	07000-15150		O-ring
5	175-60-27171		Крышка
6	154-60-12260		Заглушка
7	07000-12010		O-ring
8	01010-51235		Болт
9	01602-21236		Рессорная шайба
10	07378-01460		Фланец
11	07000-13048		Кольцо
12	01010-51240		Болт
13	07000-13050		O-ring
14	175-60-29130		buffer tube
15	01010-51230		Болт
16	01643-31232		Шайба
17	175-60-27262		elbow
18	01010-51275		Болт
19	175-60-27253		tube
20	07332-01400		coupling assy
21	175-60-27272		tube
22	01144-51435		Stud
23	01580-01411		nut
24	01643-31445		Уплотнительная шайба
25	01010-51445		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
