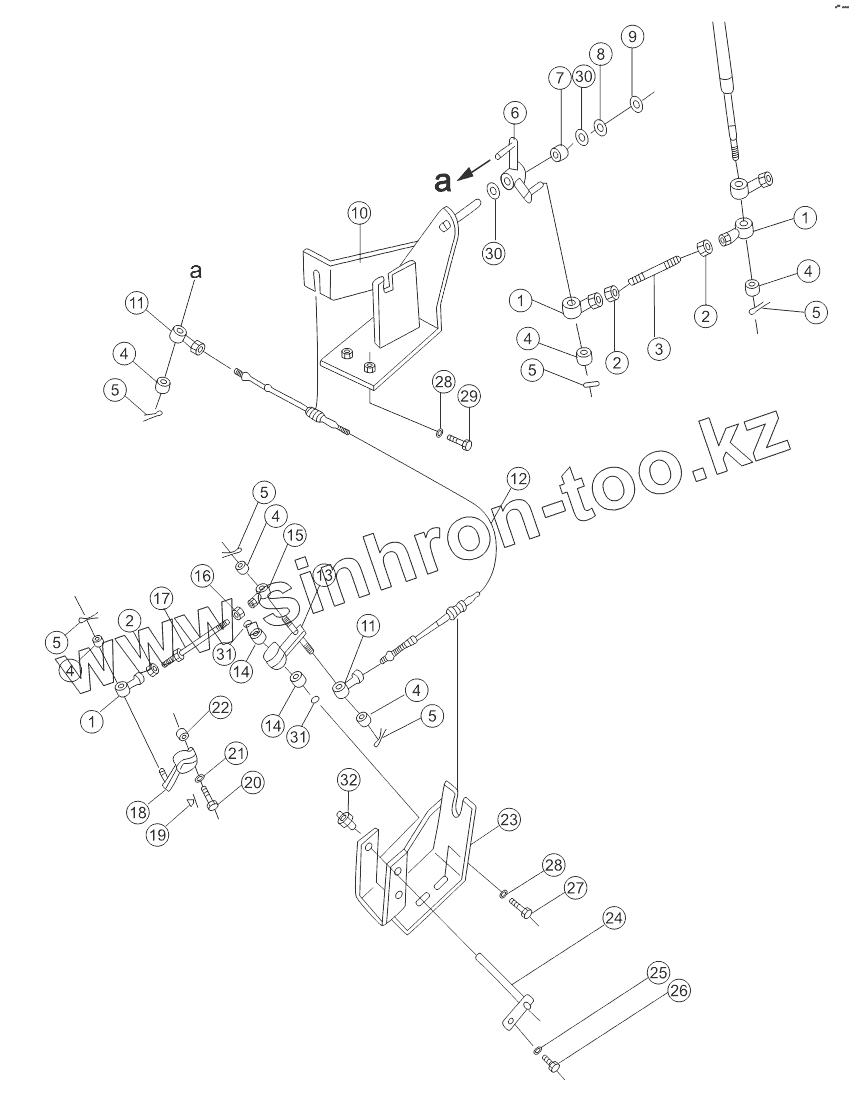

Каталог запасных частей к технике: Shantui SD32 (вариант). GEAR SHIFT LEVER (2/2)
1
1
1
2
2
2
3
4
4
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04250-41056 | Подшипник концевой | |
| 2 | 01582-11008 | Гайка | |
| 3 | 04245-41007 | rod | |
| 4 | 01593-11008 | Гайка | |
| 5 | 04050-12018 | Разводной шплинт | |
| 6 | 175-43-41234 | lever | |
| 7 | GB290-HK2016 | Игольчатый подшипник | |
| 8 | 01640-21826 | Washer | |
| 9 | 04064-01812 | Ring snap | |
| 10 | 175-43-42680 | bracket | |
| 11 | 195-43-25170 | Joint bearing | |
| 12 | 195-43-25180 | flexible shaft | |
| 13 | 175-43-42570 | lever | |
| 14 | GB290-HK1612 | Needle roller bearing | |
| 15 | 04250-61056 | Подшипник концевой | |
| 16 | 01508-41006 | Гайка | |
| 17 | 04248-31026 | rod | |
| 18 | 175-43-41311 | lever | |
| 19 | 04010-10516 | key | |
| 20 | 01016-50850 | Болт | |
| 21 | 01602-20825 | Шайба | |
| 22 | 01580-10806 | Гайка | |
| 23 | 175-43-42560 | bracket | |
| 24 | 175-43-42581 | shaft | |
| 25 | 01602-20619 | Рессорная шайба | |
| 26 | 01010-50616 | Болт | |
| 27 | 01010-51225 | Болт | |
| 28 | 01643-31232 | Шайба | |
| 29 | 01010-51230 | Болт | |
| 30 | 06122-02004 | Защитное кольцо подшипника | |
| 31 | 06122-01603 | Кольцо пылезащитное | |
| 32 | 07020-00613 | Пресс-масленка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
