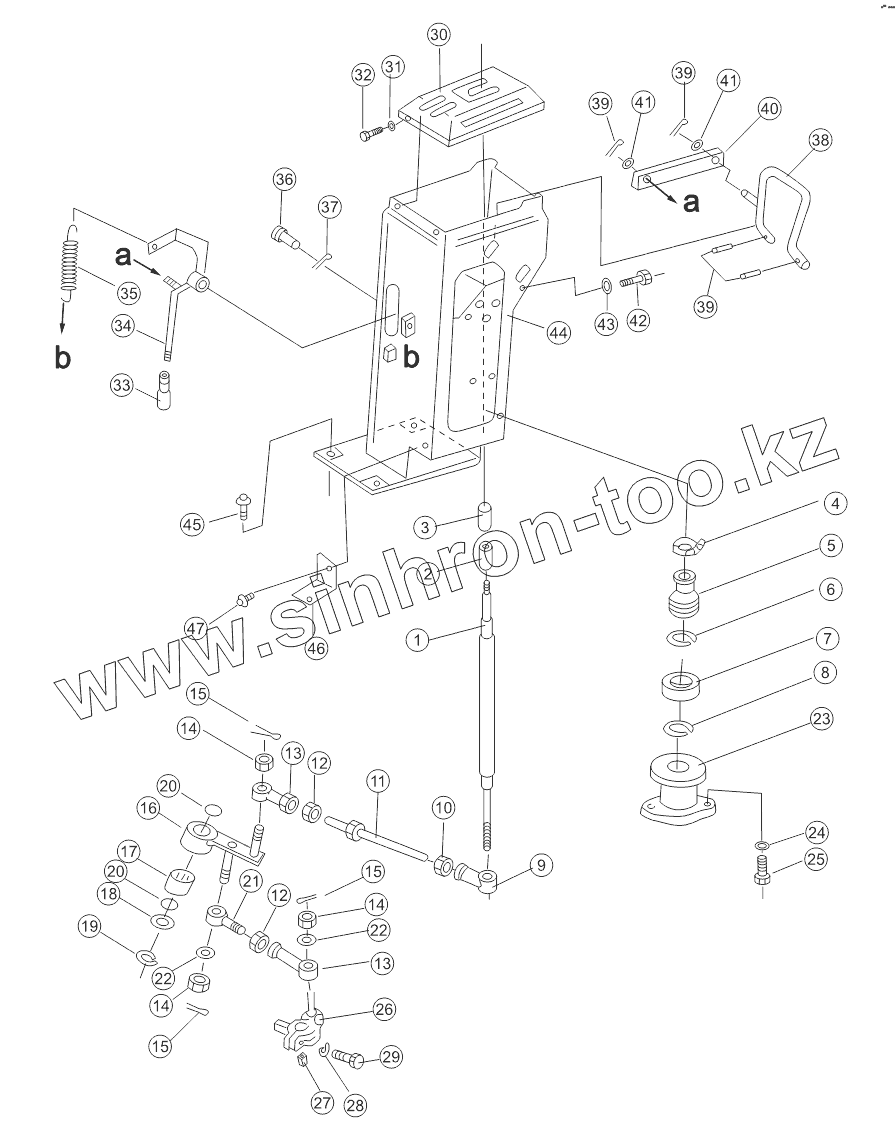

Каталог запасных частей к технике: Shantui SD32 (вариант). GEAR SHIFT LEVER (1/2)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

14

14

14

15

15

15

16

17

18

19

20

20

21

22

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

39

39

40

41

41

42

43

44

45

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
1	175-43-54141		lever
2	09361-01460		Втулка
3	09304-01240		Ручка
4	07281-00359		clip
5	175-43-54230		hose
6	04065-03012		Кольцо стопорное
7	195-43-25310		bushing
8	04064-01710		ring, snap
9	04250-61056		Подшипник концевой
10	01508-41006		Гайка
11	04248-31044		lever
12	01582-11008		Гайка
13	04250-41056		Подшипник концевой
14	01593-31008		Nut
15	04050-12018		Разводной шплинт
16	175-43-42750		linkage
17	GB290-HK2016		Игольчатый подшипник
18	01640-22032		Шайба
19	04064-02012		Упорное кольцо
20	06122-02004		Защитное кольцо подшипника
21	04252-01061		Подшипник концевой
22	04254-11032		Washer
23	195-43-25290		bracket
24	01643-31032		Шайба
25	01010-51025		Болт
26	175-43-41241		linkage
27	04010-10516		key
28	01602-20825		Шайба
29	01010-50830		Болт
30	175-43-38262		plate
31	01643-30823		Шайба
32	01220-40816		Винт
33	09305-00800		Ручка
34	175-43-41252		lever
35	175-43-38270		spring
36	04205-11658		shaft
37	04050-14026		Pin
38	175-43-54191		lever
39	04050-11610		Разводной шплинт
40	175-43-54211		lever
41	01640-20610		Washer
42	01010-51225		Болт
43	01643-31232		Шайба
44	175-43-41115		case
45	195-54-26230		screw
46	175-43-41863		plate
47	195-54-26210		bolt
