Каталог запасных частей к технике: Shantui SD32 (вариант). FRONT IDLER ASSY
/69.gif)
1
2
3
4.30
4.30
4
4
4.10
4.10
4.20
4.20
5
5
6
6
7
7
8.10
8.10
8
8
8.20
8.20
8.20
8.20
9
9
10
10
10.10
10.10
10.20
10.20
11
11
12
12
13
13
14
15
16
16
17
17
18
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
32
33
33

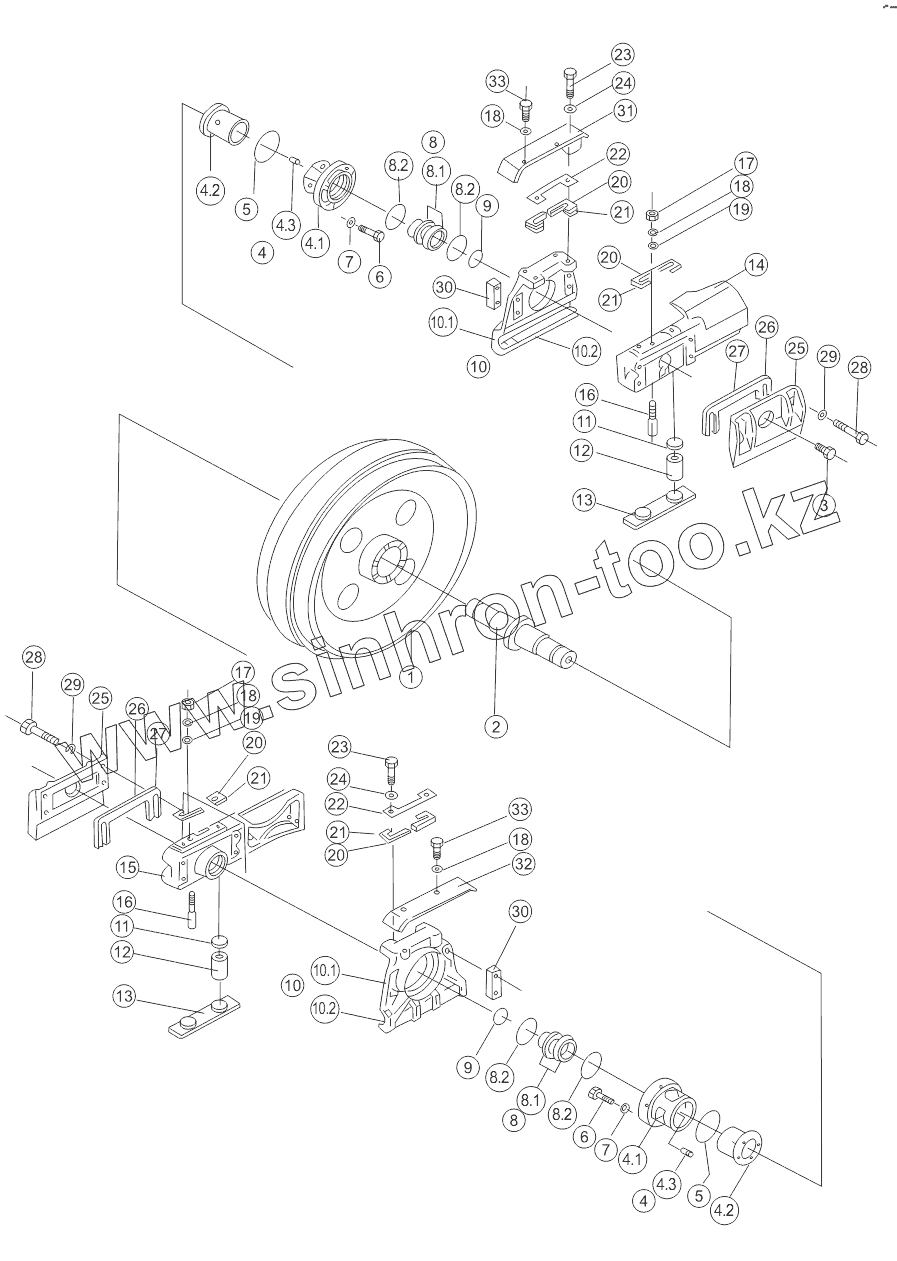

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-30-23114 | idler, front | |
| 2 | 175-30-23121 | shaft | |
| 3 | 07052-31624 | Plug | |
| 4.30 | 170-30-91130 | Фиксирующий штифт | |
| 4 | 175-30-36108 | bushing assy | |
| 4.10 | 175-30-36168 | bushing | |
| 4.20 | 175-30-36172A | Sleeve | |
| 5 | 07000-12130 | O-ring | |
| 6 | 01010-51235 | Болт | |
| 7 | 01602-21236 | Рессорная шайба | |
| 8.10 | 175-30-36273 | seal, oil | |
| 8 | 175-30-00701 | floating seal assy | |
| 8.20 | 175-30-16215 | O-ring | |
| 9 | 07000-13068 | O-ring | |
| 10 | 175-30-33272 | guide | |
| 10.10 | 175-30-33282 | guide | |
| 10.20 | 170-30-13343 | plate | |
| 11 | 195-30-17960 | Прокладочная пластина | |
| 12 | 155-30-13230 | Резиновая шайба | |
| 13 | 175-30-24131 | Направляющая пластина | |
| 14 | 176-30-43111 | support | |
| 15 | 176-30-43121 | support | |
| 16 | 175-30-23172 | bolt | |
| 17 | 175-30-23180 | Гайка | |
| 18 | 01602-21648 | Шайба | |
| 19 | 01640-21626 | Шайба | |
| 20 | 175-30-33440 | shim, 1.0mm | |
| 21 | 175-30-33450 | shim, 2.0mm | |
| 22 | 175-30-33460 | plate | |
| 23 | 175-30-33492 | bolt | |
| 24 | 01602-22060 | Рессорная шайба | |
| 25 | 175-30-33214 | plate, guide | |
| 26 | 175-30-33420 | shim | |
| 27 | 170-30-13234 | shim | |
| 28 | 01011-52260 | bolt | |
| 29 | 01602-22268 | Рессорная шайба | |
| 30 | 175-30-33430 | gasket | |
| 31 | 175-30-33471 | cover, L.H | |
| 32 | 175-30-33481 | cover, R.H | |
| 33 | 01010-51635 | Болт |
