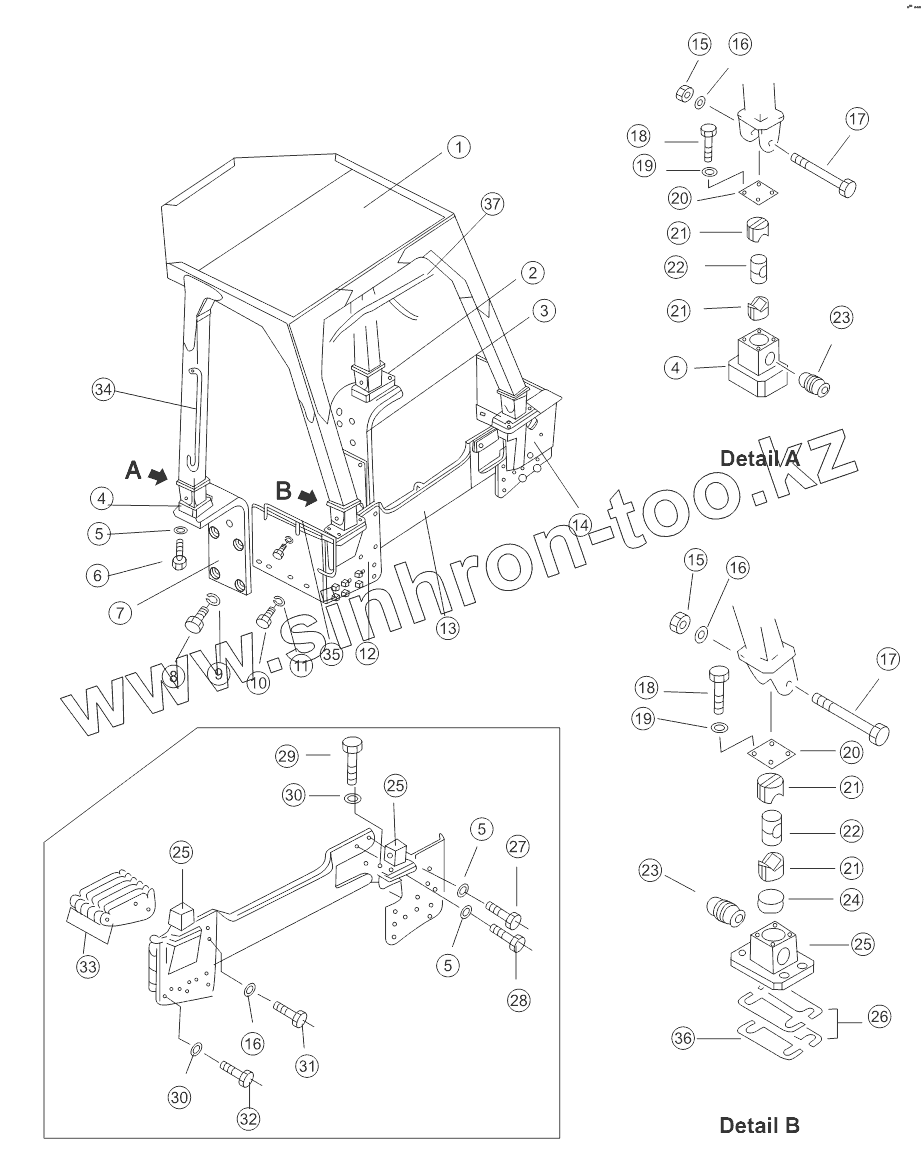

Каталог запасных частей к технике: Shantui SD32 (вариант). FRAME, ROPS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
17
18
18
19
19
20
20
21
21
21
21
22
22
23
23
24
25
25
25
26
27
28
29
30
30
31
32
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
1 171-59-01000 guard
2 171-59-07000 bracket r.h.
3 171-59-05000 plate r.h.
4 171-59-06000 bracket l.h.
5 01643-33080 Шайба
6 01011-53020 bolt
7 171-59-04000 plate l.h.
8 01011-53310 bolt
9 01643-33380 Шайба
10 01010-51860 Bolt
11 01643-31845 Шайба
12 171-59-09000 guard l.h.
13 171-59-02000 guard
14 171-59-03000 guard r.h.
15 01580-12722 Гайка
16 01643-32780 Шайба
17 175-978-5210 Болт
18 01010-51230 Болт
19 01643-31232 Шайба
20 195-56-11320 Пластина
21 154-54-42220 Резина
22 195-54-45490 Стопор
23 195-54-45510 Кольцо
24 171-59-00001 seat
25 171-59-08000 bracket
26 175-978-1260 shim
27 01011-53325 bolt
28 01010-53385 bolt
29 01010-52465 Bolt
30 01643-32460 Уплотнительная шайба
31 01010-52770 Болт
32 01010-52470 Bolt
33 175-978-1232 shim
34 09420-01907 handle
35 175-978-1270 handle
36 175-978-1250 shim
37 171-59-10000 Wiring harness, Rear lamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
