Каталог запасных частей к технике: Shantui SD32 (вариант). FLYWHEEL HOUSING ASSY

Тип техники

Марка

Модель

Схема

1

2

3

3

3

4

5

6

7

8

9

10

11

11

12

12

13

13

14

15

16

17

18

19

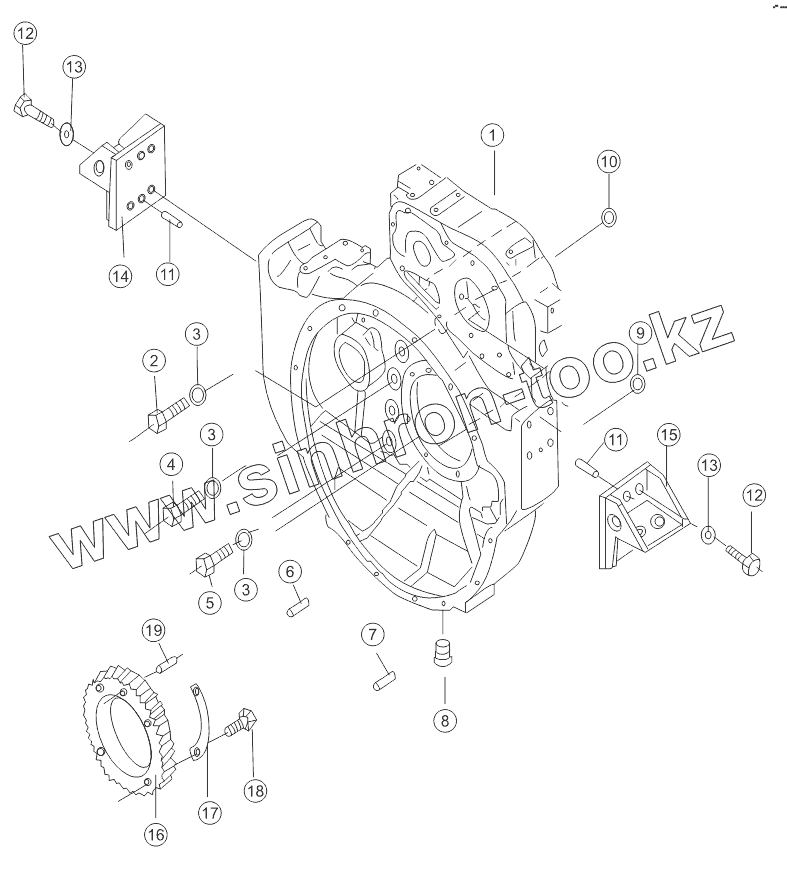

Позиция на иллюстрации	Заводской номер детали		Название детали
6710-23-4000	6710-23-4000		Flywheel housing assy
1	6710-23-4110		Махового колеса
2	6710-23-4120		Bolt
3	6600-01-2740		Шайба
4	6710-23-4130		Болт
5	6710-23-4140		Bolt
6	6711-21-C010-01		Cylindrical pin
7	6711-21-C010-02		Cylindrical pin
8	07042-20415		Конусная заглушка
9	07046-12016		Уплотнитель
10	07046-15520		Plug
11	04020-01434		Штифт
12	01010-51860		Bolt
13	6710-23-4730		Plate, lock
14	6710-23-4720		Rear bracket
15	6710-23-4710		Rear bracket
16	6623-31-1371		Шестерня приводного насоса
17	6623-31-1380		Замковая пластина
18	01010-31255		Болт
19	6623-31-1390		Штифт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
