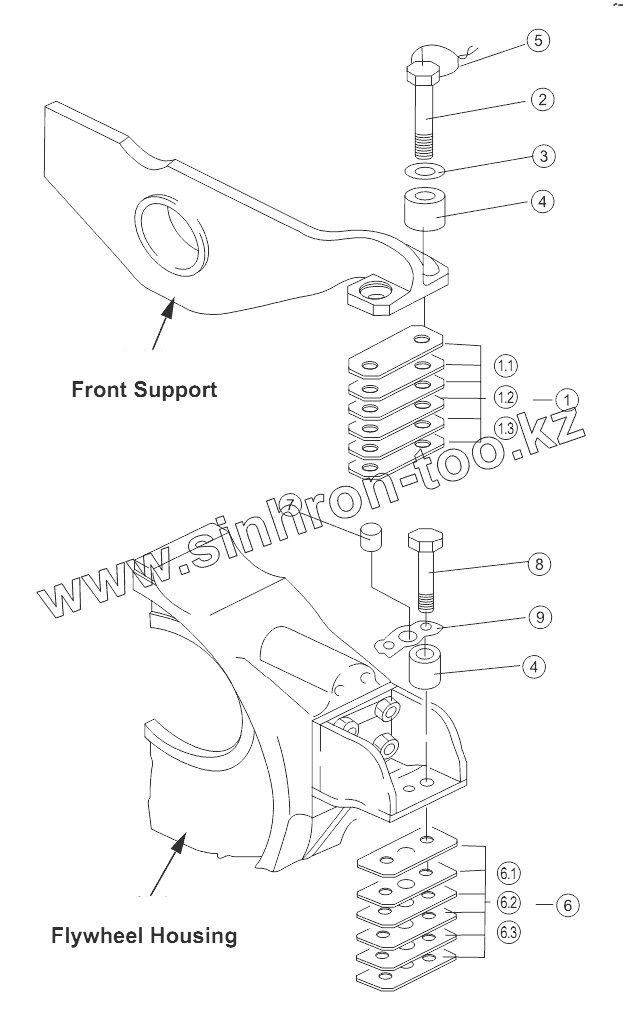

Каталог запасных частей к технике: Shantui SD32 (вариант). ENGINE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1.1
1.2
1.3
2
3
4
4
5
6
6.1
6.2
6.3
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали
1 175-01-00073 front shim assy
1.1 175-01-22150 front shim assy
1.2 175-01-22160 front shim assy
1.3 175-01-22170 front shim assy
2 195-01-11240 bolt
3 01643-32260 Шайба
4 195-01-11190 Распорка
5 195-01-15670 wire, lock
6 175-01-00082 rear shim assy
6.1 175-01-21141 rear shim assy
6.2 175-01-21151 rear shim assy
6.3 175-01-21161 rear shim assy
7 198-01-11140 pin, dowel
8 01011-52230 bolt
9 175-01-21173 shim, lock
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
