Каталог запасных частей к технике: Shantui SD32 (вариант). ENGINE GUARD

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

5

5

6

6

6

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

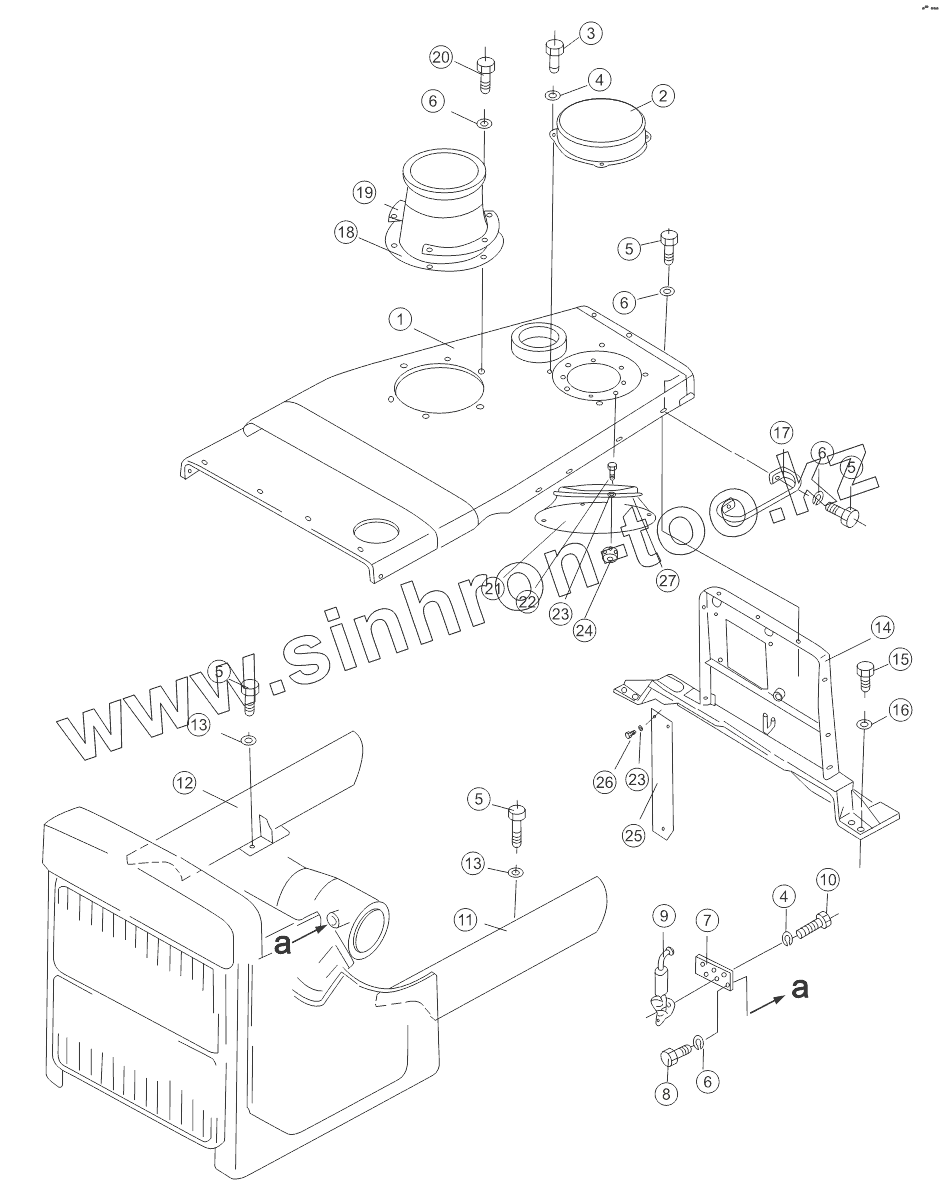

Позиция на иллюстрации	Заводской номер детали		Название детали
1	171-50-09000		Lower cover
1	171-50-03000		hood, upper
2	171-50-07000		cover
3	01010-51020		Болт
4	01643-31032		Шайба
5	01010-51235		Болт
6	01643-31232		Шайба
7	175-54-21811		plate
8	01010-51230		Болт
9	175-54-21361		Замковый крюк
10	01010-51025		Болт
11	171-50-04000		side plate, L.H
12	171-50-05000		side plate, R.H
13	175-54-21340		washer
14	171-50-08000		bracket
15	01010-51645		Болт
16	01643-31645		Шайба
17	09420-01903		Ручка
18	171-50-06000		cover
19	175-54-C1290		plate
20	01010-51245		Болт
21	171-50-11000		Dust sleeve
22	01010-50820		Болт
23	01643-30823		Шайба
24	01580-10806		Гайка
25	171-50-00003		Plate
26	01010-50835		Болт
27	07281-02429		Hose Clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
