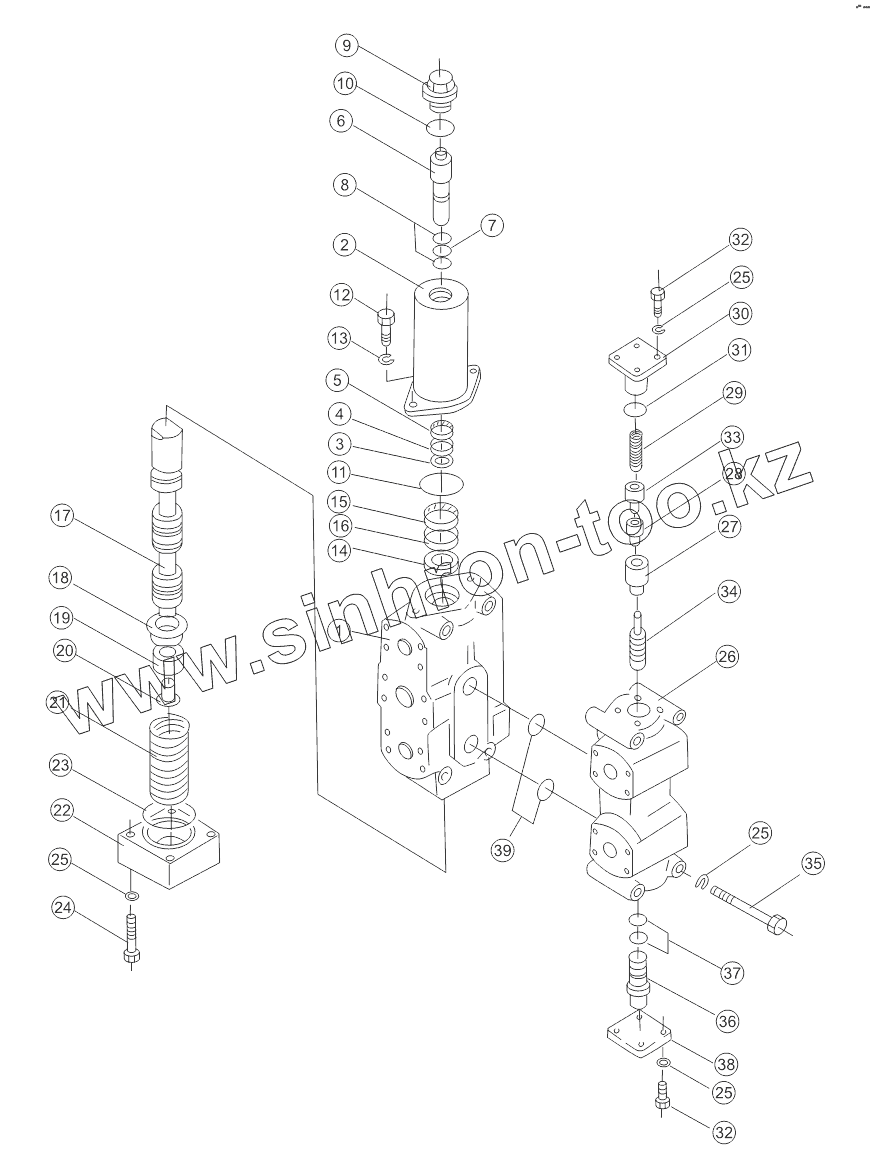

Каталог запасных частей к технике: Shantui SD32 (вариант). DC & PC VALVE ASSY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

25

25

25

26

27

28

29

30

31

32

32

33

34

35

36

37

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	700-61-33111		body, valve
2	700-61-33410		body
3	700-61-33450		ring, snap
4	700-61-33440		spacer
5	07016-00226		seal, dust
6	700-61-33430		rod, valve
7	07000-12018		Кольцо
8	07001-02018		ring, back-up
9	700-61-33420		plug
10	07002-13034		Кольцо
11	07000-12065		O-ring
12	01010-51235		Болт
13	01602-21236		Рессорная шайба
14	07006-00040		U-packing
15	07016-00407		seal, dust
16	700-52-31310		collar
17	700-61-33460		Valve stem
18	700-61-33470		retainer
19	700-61-33510		collar
20	700-61-33520		plug
21	700-61-33481		spring
22	700-61-33490		cover
23	07000-12070		Кольцо
24	01010-51060		Болт
25	01602-21030		Шайба
26	700-61-34111		body, valve
27	700-61-34220		valve, check
28	700-61-34340		valve, check
29	700-61-34230		spring
30	700-61-34141		plug
31	07000-13025		Кольцо
32	01010-51030		Болт
33	700-61-34510		stopper
34	700-61-34330		piston, pilot
35	01011-51000		bolt
36	700-61-34320		plug
37	07000-12021		O-ring
38	700-61-34310		plate
39	07000-13035		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
