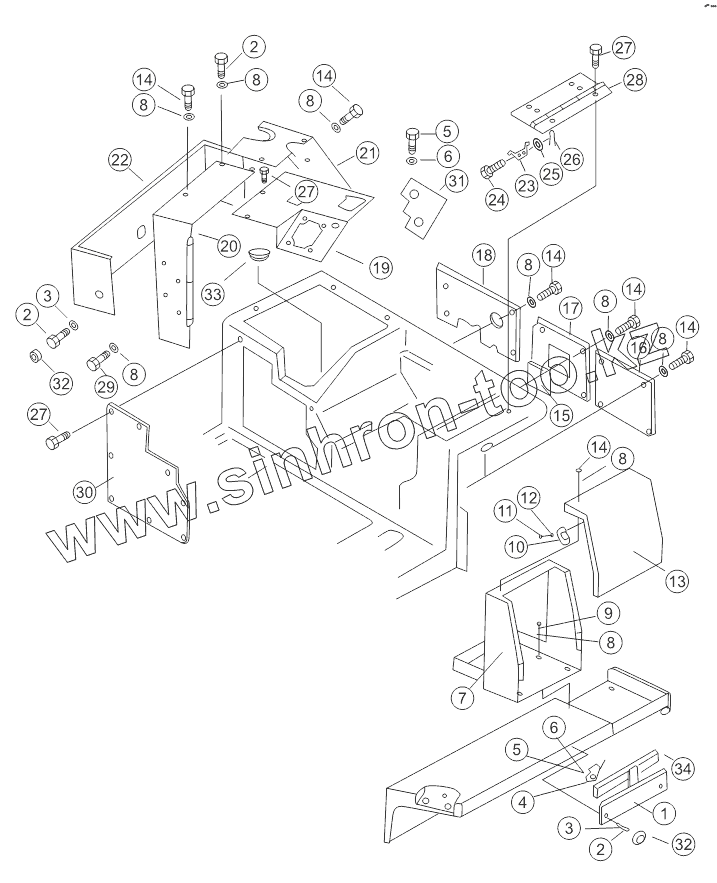

Каталог запасных частей к технике: Shantui SD32 (вариант). COVER, REAR

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

4

5

5

6

6

7

8

8

8

8

8

8

8

8

8

9

10

11

12

13

14

14

14

14

14

14

15

16

17

18

19

19

20

21

21

22

23

24

25

26

27

27

27

28

29

30

31

32

32

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
1	171-51-25000		cover
2	01010-51225		Болт
3	124-54-26540		Шайба
4	154-54-46150		Опора
5	01010-51025		Болт
6	01643-31032		Шайба
7	171-51-26000		bracket
8	01643-31232		Шайба
9	01580-11210		Гайка
10	198-54-19150		Стопорная пружина
11	01010-50612		Болт
12	01643-30623		Прокладка
13	171-51-17000		cover, battery
14	01010-51230		Болт
15	24Y-50-02000		Cover
16	175-54-33861		cover
17	175-54-33851		cover
18	175-54-33871		cover
19	171-51-27000		cover
19	171-51-08000		cover
20	171-51-06000		plate, guard
21	171-51-09000		plate, guard
21	171-51-10000		plate, guard
22	171-51-07000		Guard plate
23	120-54-12210		spring
24	04205-10620		pin
25	01641-20608		Шайба
26	04050-01610		pin, cotter
27	195-54-26210		bolt
28	171-51-16000		cover
29	01010-51295		bolt
30	171-51-32000		Plate
31	171-51-00004		plate
32	198-54-41941		Колпак
33	16Y-51C-00010		Cap
34	171-51-00006		Seal strip
