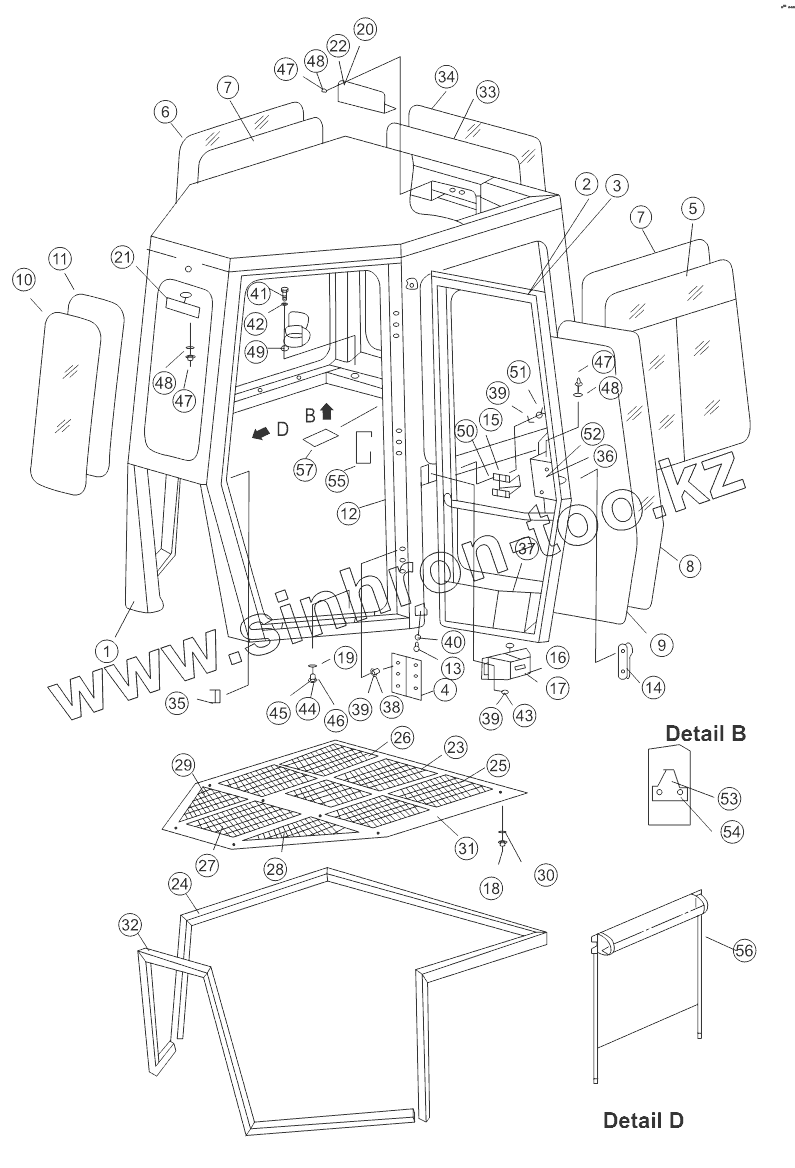

Каталог запасных частей к технике: Shantui SD32 (вариант). CAB
/137.gif)
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
47
47
48
48
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 171-56-01000 | bracket | |
| 2 | 171-56-02000 | door | |
| 3 | 171-56-03000 | door | |
| 4 | 16Y-56C-04000 | Рама оконная левая в сборе | |
| 5 | 171-56-05000 | window | |
| 6 | 171-56-04000 | window | |
| 7 | 171-56-11000 | Gib, glass | |
| 8 | 171-56-00002 | glass | |
| 9 | 171-56-10000 | mat | |
| 10 | 171-56-00005 | glass | |
| 11 | 171-56-12000 | Strip | |
| 12 | 171-56-06000 | strip | |
| 13 | 16Y-56C-08000 | Shim | |
| 14 | 23Y-56B-12000 | Lock assy | |
| 15 | 171-56-14000 | Seat plate | |
| 16 | 16Y-56C-11000 | lock | |
| 17 | 16Y-56C-12000 | lock | |
| 18 | 01210-50425 | Screw | |
| 19 | 16Y-56C-00003 | Стекло | |
| 20 | 171-56-00004 | strip | |
| 21 | 16Y-56C-14000 | Mirror | |
| 22 | 171-56-09000 | Plate | |
| 23 | 171-56-00009 | Sponge | |
| 24 | 171-56-00006 | strip | |
| 25 | 171-56-00007 | Sponge | |
| 26 | 171-56-00008 | Sponge | |
| 27 | 171-56-00010 | Sponge | |
| 28 | 171-56-00011 | Sponge | |
| 29 | 171-56-00012 | Sponge | |
| 30 | 23Y-57-00050 | Shim | |
| 31 | 171-56-08000 | garnish | |
| 32 | 171-56-00001 | strip | |
| 33 | 171-56-13000 | Strip | |
| 34 | 171-56-00003 | strip | |
| 35 | 171-56-00013 | Plate | |
| 36 | 23Y-56B-00016 | Cover | |
| 37 | 16Y-56C-00015 | Прокладка | |
| 38 | 01010-51040 | Болт | |
| 39 | 01643-31032 | Шайба | |
| 40 | 01580-11008 | Гайка | |
| 41 | 01010-50816 | Болт | |
| 42 | 01643-30823 | Шайба | |
| 43 | 01010-51020 | Болт | |
| 44 | 01010-51460 | Болт | |
| 45 | 01643-31445 | Уплотнительная шайба | |
| 46 | 01010-51435 | Болт | |
| 47 | 01220-40612 | Screw | |
| 48 | 01641-20608 | Шайба | |
| 49 | 16Y-51C-19000 | Seat, Teacup | |
| 50 | 01573-20206 | Pedestal | |
| 51 | 01010-51025 | Болт | |
| 52 | 23Y-56B-00017 | Cover | |
| 53 | 23Y-56B-00019 | Hook | |
| 54 | 01214-50412 | Screw | |
| 55 | 171-56-00014 | strip | |
| 56 | 23Y-56B-17000 | Abat vent | |
| 57 | 17S-79H-45000 | Seat |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
