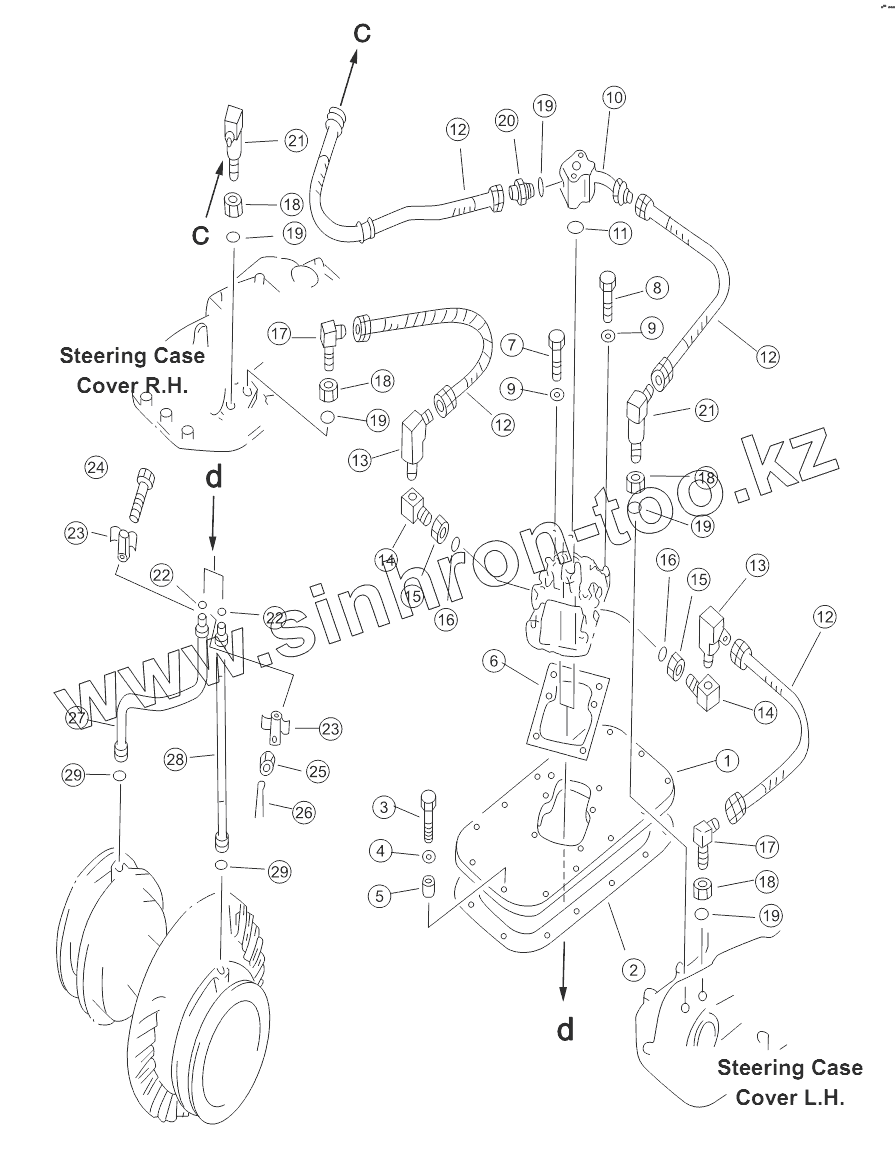

Каталог запасных частей к технике: Shantui SD32 (вариант). BRAKE PIPING SYSTEM
/58.gif)
1
2
3
4
5
6
7
8
9
9
10
11
12
12
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
19
20
21
21
22
22
23
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-49-23460 | plate | |
| 2 | 175-40-22521 | gasket | |
| 3 | 01010-51260 | Болт | |
| 4 | 01602-21236 | Рессорная шайба | |
| 5 | 195-33-11220 | Втулка | |
| 6 | 144-40-22220 | Сальник | |
| 7 | 01010-51240 | Болт | |
| 8 | 01010-51250 | Болт | |
| 9 | 01643-31232 | Шайба | |
| 10 | 175-33-23470 | tube | |
| 11 | 07000-13028 | O-ring | |
| 12 | 07102-20303 | Рукав | |
| 13 | 203-62-12330 | Штуцер | |
| 14 | 195-49-13830 | Штуцер | |
| 15 | 195-49-13840 | Nut | |
| 16 | 07002-11623 | o-ring | |
| 17 | 07232-10315 | elbow | |
| 18 | 07239-12009 | Гайка | |
| 19 | 07002-12034 | O-ring | |
| 20 | 07230-20315 | Штуцер | |
| 21 | 175-49-25670 | Штуцер | |
| 22 | 07000-12018 | Кольцо | |
| 23 | 175-40-22461 | clamp | |
| 24 | 01012-51035 | bolt | |
| 25 | 01590-31012 | Nut | |
| 26 | 04050-12018 | Разводной шплинт | |
| 27 | 175-40-22580 | tube, R.H | |
| 28 | 175-40-22570 | tube, L.H | |
| 29 | 07000-13022 | O-ring | |
| 30 | 175-49-C1221 | tube | |
| 31 | 01010-51075 | Болт | |
| 33 | 07000-13040 | Кольцо | |
| 34 | 07102-20603 | hose | |
| 35 | 07102-21011 | hose | |
| 36 | 07232-11034 | nipple | |
| 37 | 07239-13320 | nut | |
| 38 | 07002-13334 | O-ring | |
| 40 | 01010-51055 | Болт | |
| 42 | 175-49-21483 | tube | |
| 43 | 07102-20403 | Трос | |
| 44 | 175-49-23510 | elbow | |
| 47 | 01010-50820 | Болт | |
| 49 | 07000-13035 | Кольцо | |
| 50 | 175-49-25680 | tube | |
| 51 | 07281-00549 | Зажим рукава | |
| 52 | 07260-03213 | Рукав | |
| 53 | 175-49-21434 | tube |
