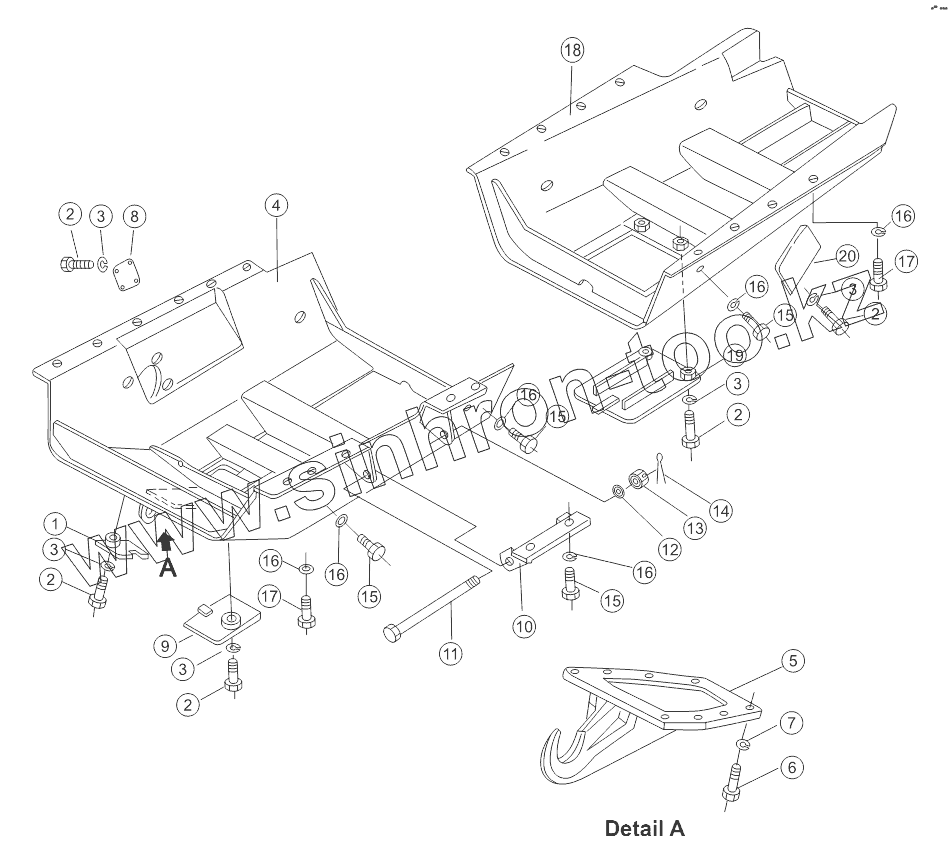

Каталог запасных частей к технике: Shantui SD32 (вариант). BOTTOM GUARD PLATE ASSY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
15
16
16
16
16
16
16
17
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 175-54-23230 cover
2 01010-51235 Болт
3 01643-31232 Шайба
4 175-54-C1261 Bottom guard plate
5 180-54-13160 hook
6 01010-52075 bolt
7 01643-32060 Шайба
8 24Y-50-00001 Cover plate
9 175-54-C1270 cover
10 175-54-23461 bracket
11 175-54-23471 bolt
12 01640-23045 Шайба
13 01590-33033 Nut
14 04050-16355 pin, cotter
15 01010-52455 Bolt
16 01643-32460 Уплотнительная шайба
17 01010-52465 Bolt
18 175-54-23169 cover, under, rear
19 175-54-23220 cover
20 24Y-50-01000 cover
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
