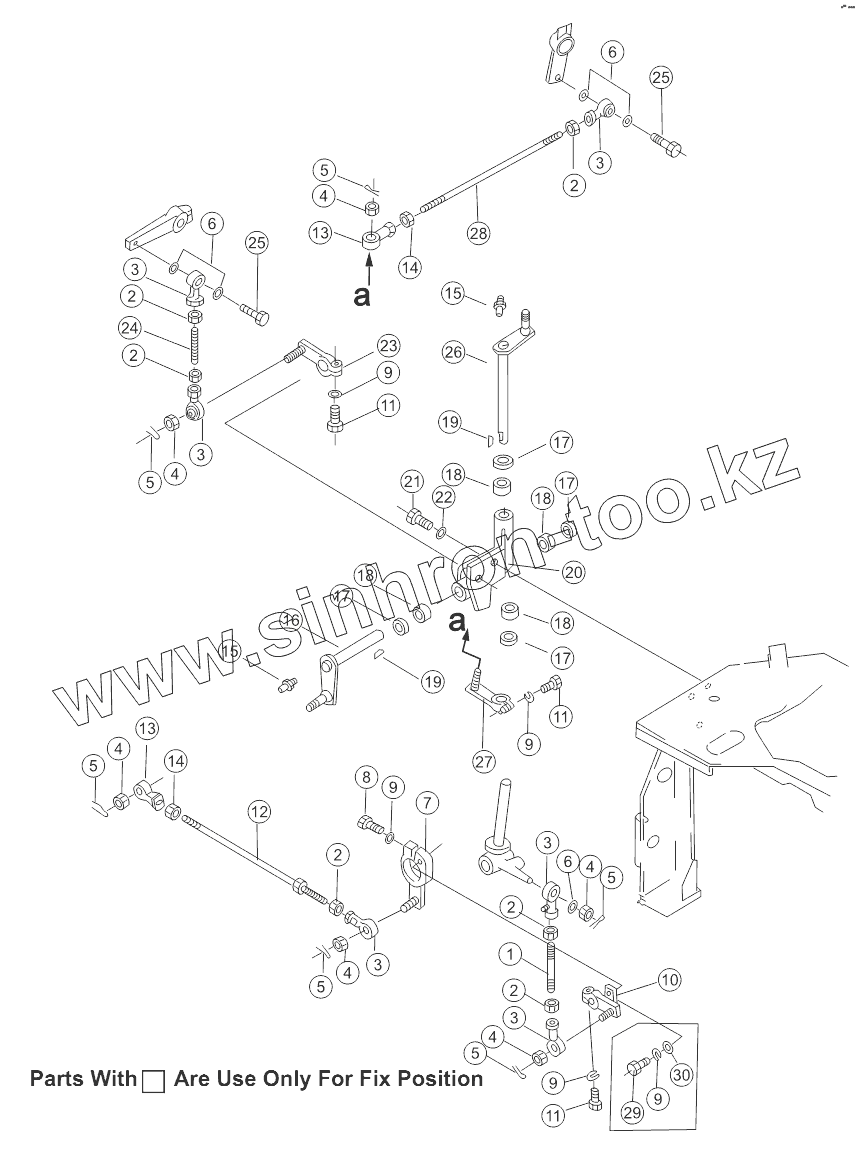

Каталог запасных частей к технике: Shantui SD32 (вариант). BLADE TILT AND RIPPER CONTROL LINKAGE
/112.gif)
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
7
8
9
9
9
9
9
10
11
11
11
12
13
13
14
14
15
15
16
17
17
17
17
18
18
18
18
19
19
20
21
22
23
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 04245-41213 | Шток | |
| 2 | 01582-11210 | Гайка | |
| 3 | 04250-41265 | end, rod | |
| 4 | 01593-31210 | Гайка | |
| 5 | 04050-13020 | Разводной шплинт | |
| 6 | 04254-11232 | Washer | |
| 7 | 175-61-13691 | lever | |
| 8 | 01010-50840 | Болт | |
| 9 | 01602-20825 | Шайба | |
| 10 | 175-61-13681 | lever | |
| 11 | 01010-50830 | Болт | |
| 12 | 04248-31230 | rod | |
| 13 | 04250-61265 | end, rod | |
| 14 | 01508-41207 | Гайка | |
| 15 | 07020-01021 | Масленка | |
| 16 | 195-61-21240 | shaft | |
| 17 | 06122-02004 | Защитное кольцо подшипника | |
| 18 | GB290-HK2016 | Игольчатый подшипник | |
| 19 | 04010-00519 | Стопор | |
| 20 | 175-61-21280 | bracket | |
| 21 | 01010-51235 | Болт | |
| 22 | 01643-31232 | Шайба | |
| 23 | 195-61-21290 | lever | |
| 24 | 175-61-13870 | rod | |
| 25 | 01090-51240 | bolt | |
| 26 | 195-78-42291 | shaft | |
| 27 | 195-78-42310 | lever | |
| 28 | 04248-31237 | rod | |
| 29 | 01010-50825 | Болт | |
| 30 | 01643-30823 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
