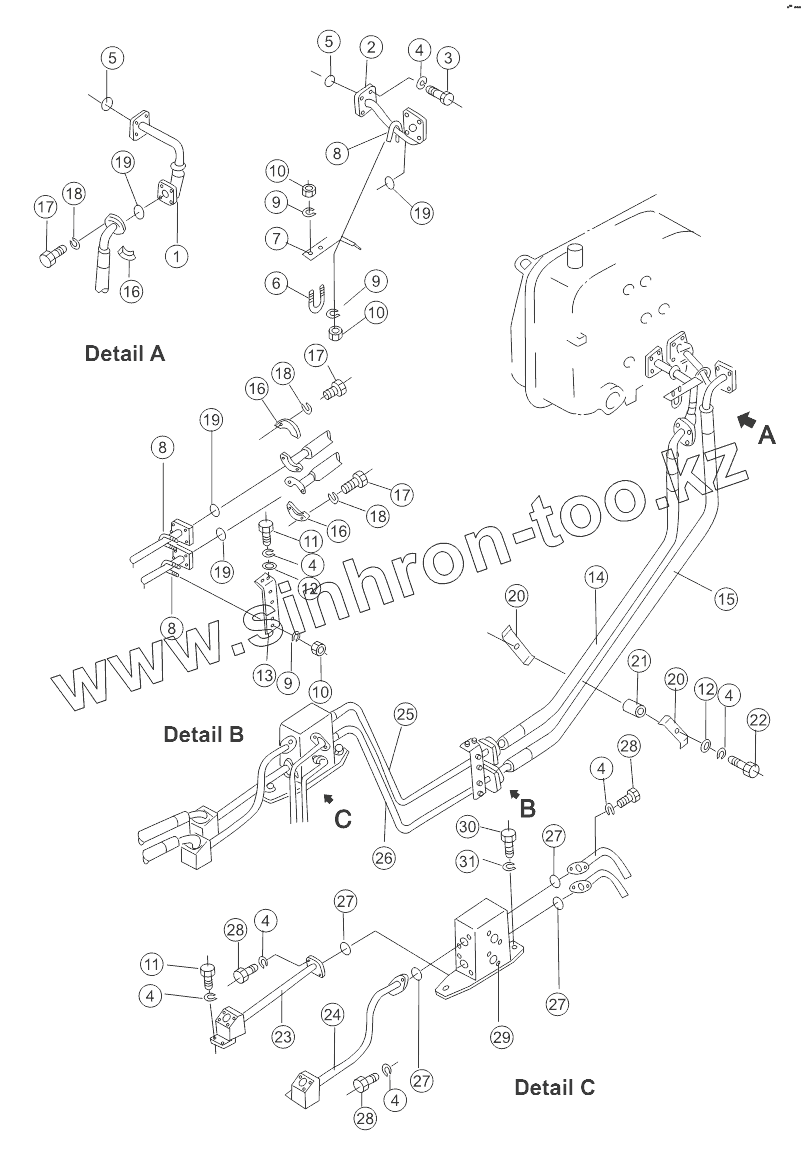

Каталог запасных частей к технике: Shantui SD32 (вариант). BLADE LIFT PIPING (1/2)
/94.gif)
1
2
3
4
4
4
4
4
4
4
5
5
6
7
8
8
8
9
9
9
10
10
10
11
11
12
12
13
14
15
16
16
16
17
17
17
18
18
18
19
19
19
19
20
20
21
22
23
24
25
26
27
27
27
27
28
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 175-61-14451 | tube | |
| 2 | 175-61-14463 | tube | |
| 3 | 01010-51245 | Болт | |
| 4 | 01602-21236 | Рессорная шайба | |
| 5 | 07000-13048 | Кольцо | |
| 6 | 07283-24346 | clip | |
| 7 | 175-61-17220 | plate | |
| 8 | 07283-23442 | Зажим | |
| 9 | 01643-31032 | Шайба | |
| 10 | 01599-01011 | Гайка | |
| 11 | 01010-51235 | Болт | |
| 12 | 01643-31232 | Шайба | |
| 13 | 175-61-C2130 | Plate | |
| 14 | 07118-01214 | hose | |
| 15 | 07118-01216 | Hose | |
| 16 | 07371-31255 | Фланец | |
| 17 | 01010-51035 | Болт | |
| 18 | 01602-21030 | Шайба | |
| 19 | 07000-13038 | Кольцо | |
| 20 | 175-61-17230 | clamp | |
| 21 | 175-61-17240 | collar | |
| 22 | 01010-51290 | Болт | |
| 23 | 175-61-C2240 | tube | |
| 24 | 175-61-C2220 | tube | |
| 25 | 175-61-C2110 | Tube | |
| 26 | 175-61-C2120 | Tube | |
| 27 | 07000-13035 | Кольцо | |
| 28 | 01010-51240 | Болт | |
| 29 | 175-61-C2140 | block | |
| 30 | 01010-51640 | Болт | |
| 31 | 01602-21648 | Шайба |
