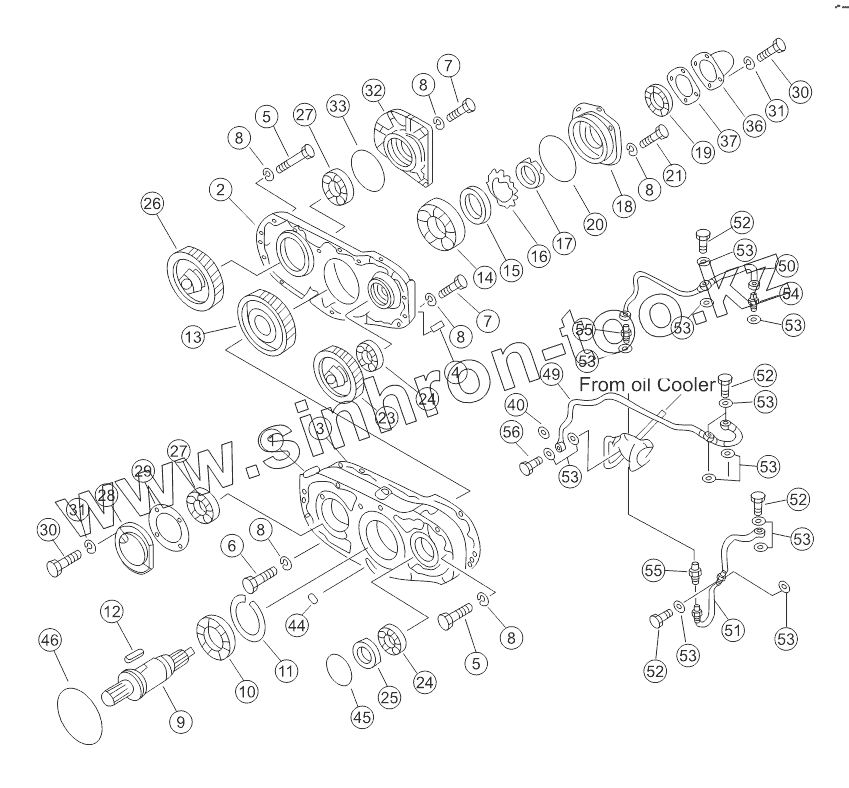

Каталог запасных частей к технике: Shantui SD22 (вариант). TRANSFER CASE PART

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
7
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
23
24
24
25
26
27
27
28
29
30
30
31
31
32
33
36
37
40
44
45
46
49
50
51
52
52
52
52
53
53
53
53
53
53
53
53
53
53
54
55
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 154-38-25110 Case
2 154-01-12121 Раздаточная коробка
3 154-01-12130 Уплотнительная прокладка
4 04020-01024 Фиксирующий штифт
5 01011-51205 Болт
6 01010-81275 Bolt
7 01010-51250 Болт
8 01602-21236 Рессорная шайба
9 154-01-12220 Вал
10 154-01-12280 Шариковый подшипник
11 150-21-22180 Стопорное кольцо
12 04000-02050 Запор
13 154-01-12230 Шестерня
14 GB276-6314C4 Deep groove ball bearings
15 154-01-12240 Кольцо
16 01658-26823 Стопорная шайба
17 01530-06814 Гайка
18 154-01-12250 Крышка
19 07012-00060 Герметик
20 07000-15150 O-ring
21 01010-51230 Болт
23 154-38-25150 Gear
24 GB276-6209C4 Deep groove ball bearings
25 154-01-12320 Кольцо
26 154-01-12410 Шестерня
27 GB276-6212C4 Deep groove ball bearings
28 154-01-12420 Крышка
29 154-01-12430 Уплотнительная прокладка
30 01010-51025 Болт
31 01602-21030 Шайба
32 154-01-12440 Крышка подшипника
33 07000-15130 O-ring
36 154-01-12260 Крышка
37 154-01-12270 Уплотнительная прокладка
40 08036-10614 Зажим трубы
44 07000-13030 Кольцо
45 07000-12105 Кольцо круглого сечения
46 07000-15195 O-ring
49 154-01-12530 Труба
50 154-01-12541 Труба
51 154-01-12552 Труба
52 6600-01-3860 Штуцер
53 07005-01012 Уплотнительная прокладка
54 154-01-12520 Штуцер трубы
55 07211-80610 Nipple
56 01010-51220 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
