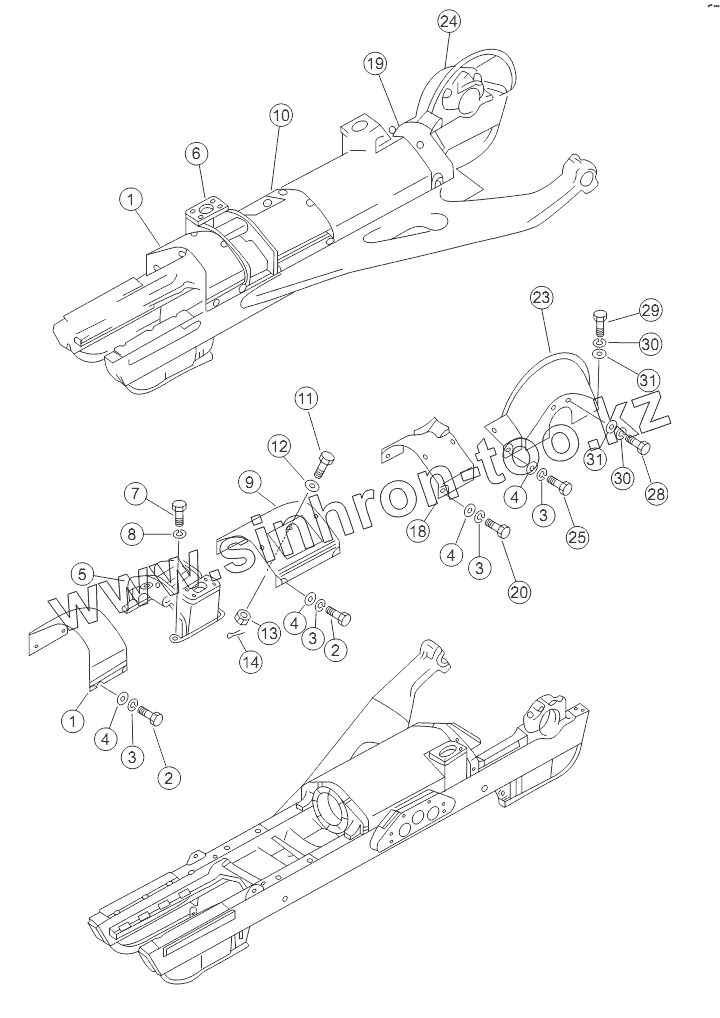

Каталог запасных частей к технике: Shantui SD22 (вариант). TRACK FRAME COVER

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

3

3

3

3

4

4

4

4

5

6

7

8

9

9

9

10

10

10

11

12

13

14

18

19

20

23

24

25

28

29

30

30

31

31

Позиция на иллюстрации	Заводской номер детали		Название детали
1	154-30-11326		Передняя крышка
1	23Y-40E-08000		Front hood
1	158-40-07000		Front hood
2	01010-51225		Болт
3	01602-21236		Рессорная шайба
4	01643-31232		Шайба
5	154-30-11274		Опора
6	154-30-11284		Опора
7	01011-52005		Болт
8	01643-32060		Шайба
9	158-40-05000		Cover
9	23Y-40E-09000		Cover ass'y
9	154-30-12910		Средняя насадка
10	158-40-06000		Cover
10	23Y-40E-10000		Cover ass'y
10	154-30-12930		Средняя насадка
11	154-30-27180		Болт
12	01640-21223		Шайба 12
13	01590-11215		Гайка
14	04050-13025		Разводной шплинт
18	154-30-11941		Задняя насадка
19	154-30-11951		Задняя насадка
20	01010-51230		Болт
23	154-30-11383		Крышка ведущего колеса
24	154-30-11393		Крышка ведущего колеса
25	01010-51235		Болт
28	01010-51635		Болт
29	01010-51640		Болт
30	01602-21648		Шайба
31	01643-31645		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
