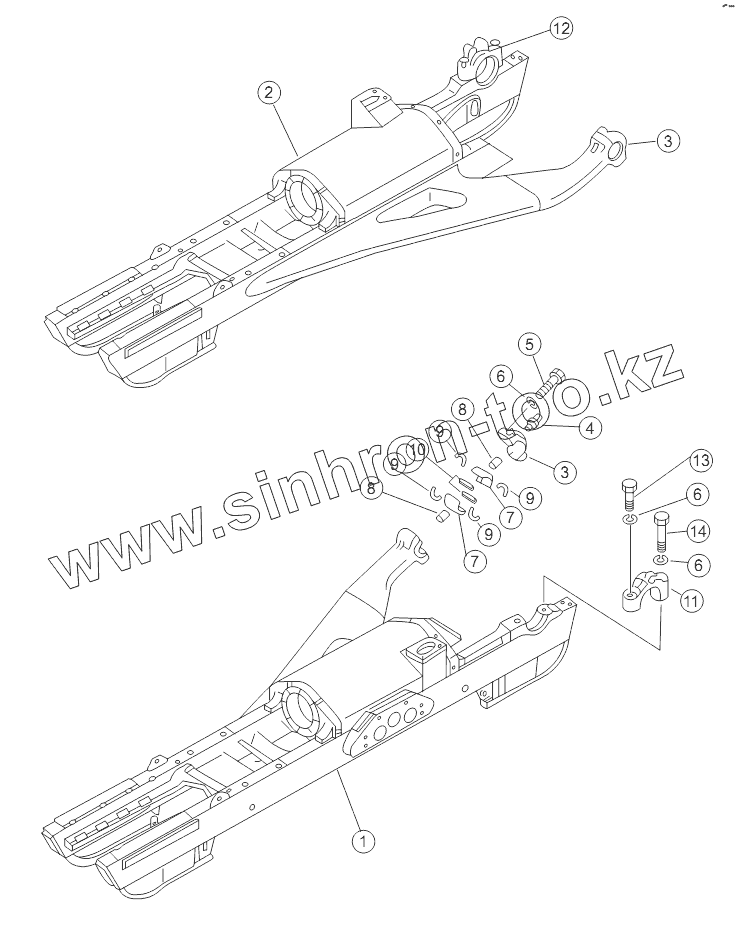

Каталог запасных частей к технике: Shantui SD22 (вариант). TRACK FRAME ASS'Y

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

3

3

4

5

6

6

6

7

7

8

8

9

9

9

9

10

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17S-40H-02000		Track frame ass'y
1	154-30-14112		Рама
1	23Y-40E-01000		Track frame ass'y
1	158-40-02000		Track frame ass'y
2	23Y-40E-02000		Track frame ass'y
2	154-30-14122		Рама
2	17S-40H-01000		Track frame ass'y
2	158-40-01000		Track frame ass'y
3	154-30-11612		Крышка
4	07020-01021		Масленка
5	01011-52400		Болт
6	01602-22472		Шайба
7	154-30-11810		Буксовый подшипник
8	04020-01024		Фиксирующий штифт
9	154-30-11821		Герметичное кольцо
10	154-30-11831		Герметичное кольцо
11	154-30-12530		Крышка подшипника
12	154-30-12540		Крышка подшипника
13	01011-52410		Болт
14	01011-52450		Болт
