Каталог запасных частей к технике: Shantui SD22 (вариант). SERVO VALVE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

21

22

23

23

23

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

37

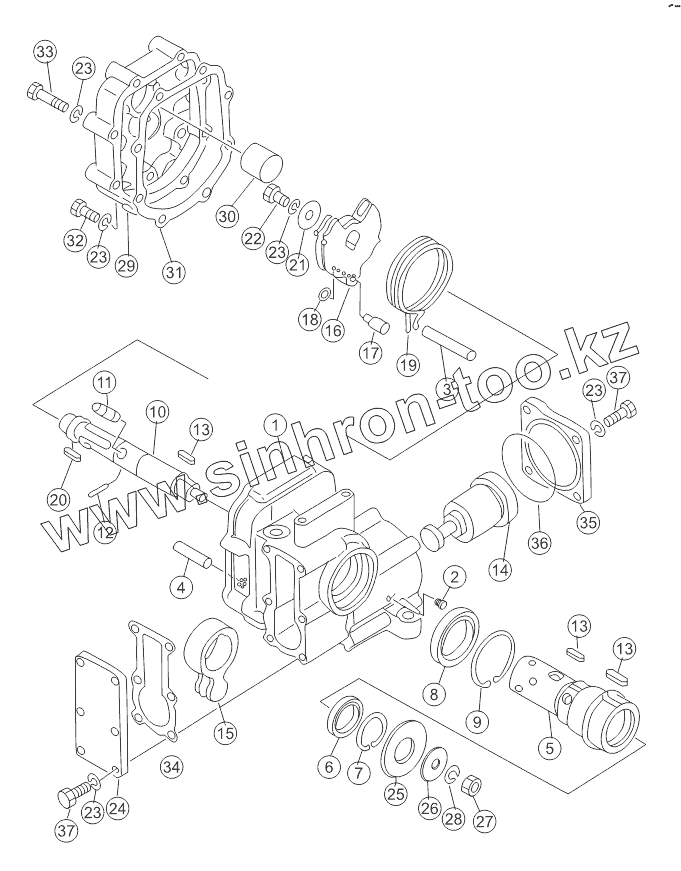

Позиция на иллюстрации	Заводской номер детали		Название детали
1	702-12-13110		Housing
2	07043-70108		Plug
3	702-12-12140		Штифт
4	702-12-12150		Штифт
5	702-12-12160		Sleeve
6	702-12-12390		Сальник
7	04065-04018		Открытое кольцо
8	702-12-12410		Сальник
9	04065-06020		Открытое кольцо
10	702-12-12170		Rotor
11	702-12-12180		Штифт
12	04025-00316		Пружинный штифт
13	04000-10520		Стопор
14	702-12-12191		Piston
15	702-12-12210		Рычаг
16	702-12-12451		Предохранитель
17	702-12-12230		Штифт
18	702-12-12240		Открытое кольцо
19	702-12-12251		Рессора
20	04000-10515		Flat key
21	702-12-12420		Шайба
22	01010-50816		Болт
23	01602-20825		Шайба
24	702-12-13130		Крышка
25	702-12-12280		Шайба
26	702-12-12270		Шайба
27	01580-11008		Гайка
28	01602-21030		Шайба
29	702-12-13220		Крышка
30	702-12-13210		Штифт
31	702-12-13140		Уплотнительная прокладка
32	01010-50835		Болт
33	01010-50845		Болт
34	702-12-13150		Уплотнительная прокладка
35	702-12-13160		Крышка
36	07000-E2070		O-ring
37	01010-50825		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
