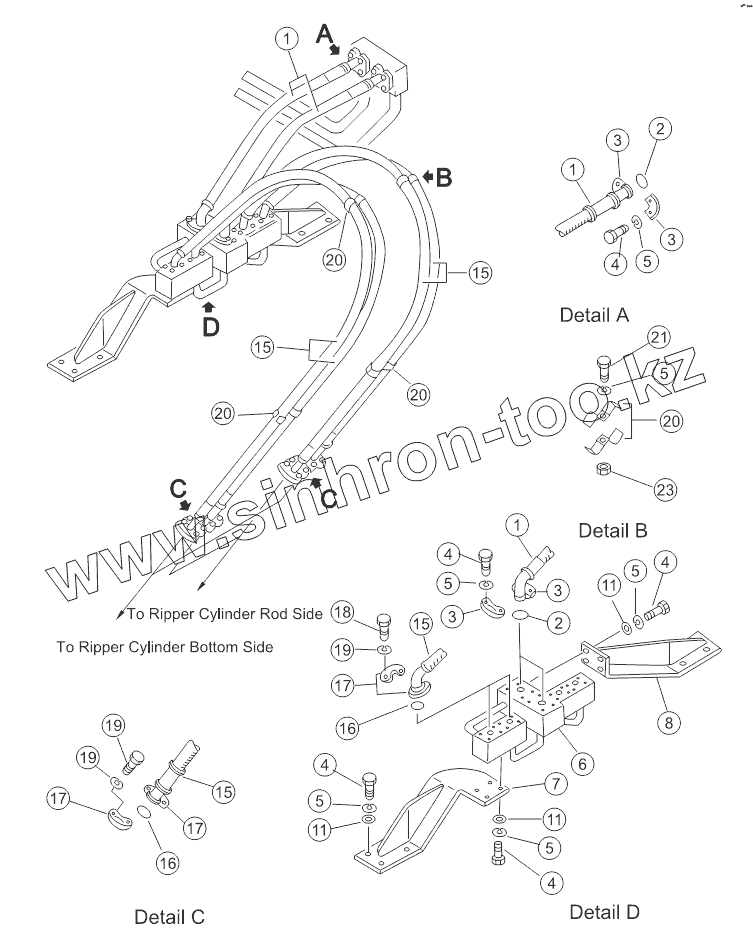

Каталог запасных частей к технике: Shantui SD22 (вариант). RIPPER PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
4
4
4
5
5
5
5
5
5
6
7
8
11
11
11
15
15
15
15
16
16
17
17
17
18
19
19
19
20
20
20
20
21
23
Позиция на иллюстрации Заводской номер детали Название детали
1 07114-01006 Рукав
2 07000-13032 Кольцо
3 07371-31049 Разъемный фланец
4 01010-51030 Болт
5 01602-21030 Шайба
6 23Y-64-02000 Hose
7 23Y-64-01000 Support
8 23Y-64-03000 Support
11 01643-31032 Шайба
15 07115-00616 Рукав
16 07000-13025 Кольцо
17 07371-30638 Фланец
18 01010-50830 Болт
19 01602-20825 Шайба
20 23Y-64-00001 Зажим
21 01010-51025 Болт
23 01580-11008 Гайка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
