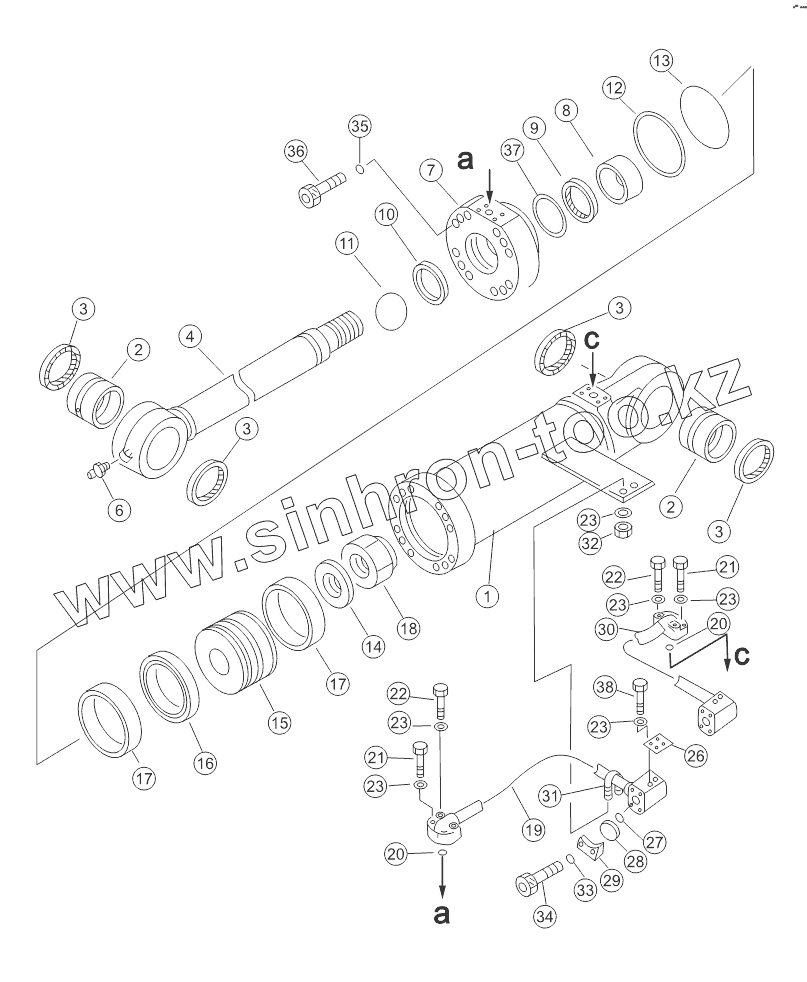

Каталог запасных частей к технике: Shantui SD22 (вариант). RIPPER LIFT CYLINDER (SD22,SD22E,SD22D)
/123.gif)
1
1
2
2
3
3
3
3
4
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
20
21
21
22
22
23
23
23
23
23
23
26
27
28
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 23Y-89B-01400 | 23Y-89B-01400 | Tilt oil cylinder | |
| 23Y-89B-01300 | 23Y-89B-01300 | Tilt oil cylinder | |
| 1 | 23Y-89B-01340 | Cylinder body | |
| 1 | 23Y-89B-01430 | Cylinder body | |
| 2 | 154-63-42320 | Втулка | |
| 3 | 07145-00075 | Пылеулавливающее кольцо | |
| 4 | 23Y-89B-01310 | Piston rod | |
| 5 | 154-63-42420 | Втулка | |
| 6 | 07020-01021 | Масленка | |
| 7 | 23Y-64B-01003 | Направляющее кольцо | |
| 8 | 23Y-62B-01003 | Guide ring | |
| 9 | 23Y-62B-01100 | Step seal | |
| 10 | 23Y-62B-01001 | Dust ring | |
| 11 | 07000-12070 | Кольцо | |
| 12 | 07146-02146 | Защитное кольцо | |
| 13 | 07000-12145 | Кольцо | |
| 14 | 144-63-42170 | Шайба | |
| 15 | 23Y-64B-01001 | Поршень | |
| 16 | 23Y-64B-01300 | Кольцо | |
| 17 | 23Y-64B-01002 | Опорное кольцо | |
| 18 | 144-63-42182 | Гайка | |
| 19 | 23Y-89B-01410 | Hose | |
| 19 | 23Y-89B-01320 | Hose | |
| 20 | 07000-13035 | Кольцо | |
| 21 | 01010-51050 | Болт | |
| 22 | 01010-51055 | Болт | |
| 23 | 01643-31032 | Шайба | |
| 26 | 154-63-41770 | Plate | |
| 27 | 07000-13025 | Кольцо | |
| 28 | 07378-10600 | Пылезащитная крышка | |
| 29 | 07371-30638 | Фланец | |
| 30 | 23Y-89B-01420 | Hose | |
| 30 | 23Y-89B-01330 | Hose | |
| 31 | 07283-23450 | Зажим трубы | |
| 32 | 01599-01011 | Гайка | |
| 33 | 01643-30823 | Шайба | |
| 34 | 01010-50830 | Болт | |
| 35 | 01643-31645 | Шайба | |
| 36 | 01252-71680 | Screw | |
| 37 | 23Y-62B-01002 | Кольцо KY | |
| 38 | 01010-51025 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
