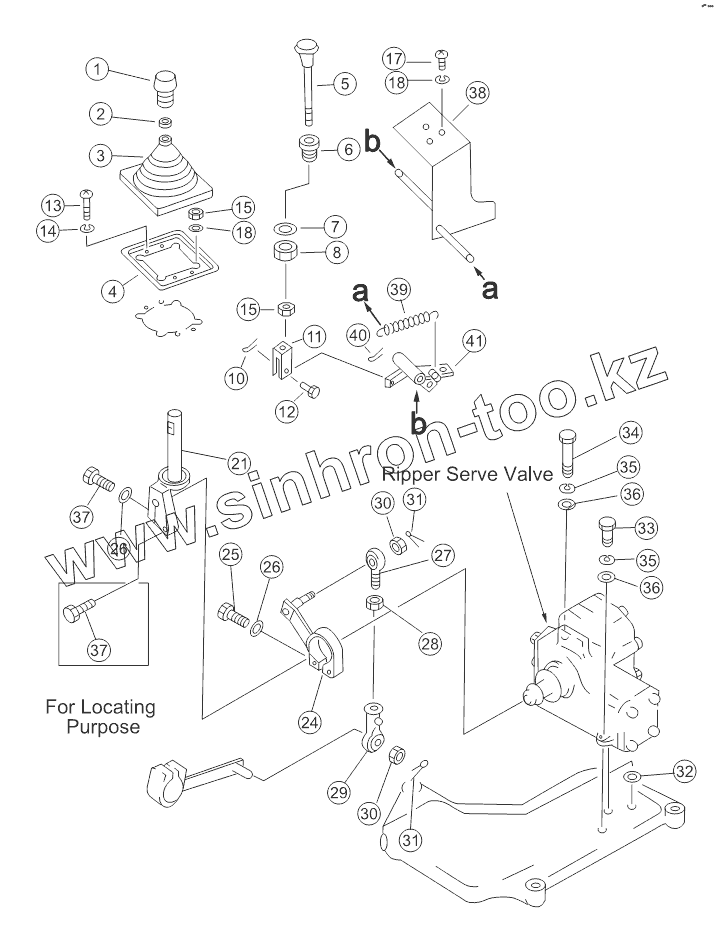

Каталог запасных частей к технике: Shantui SD22 (вариант). RIPPER CONTROL LEVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

10

11

12

13

14

15

15

17

18

18

21

24

25

26

26

27

28

29

30

30

31

31

32

33

34

35

35

36

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-86C-11000		Knob
2	195-43-44220		Гайка
3	195-61-45140		Защитная камера
4	23Y-86B-00002		Seat
5	23Y-86B-02000		Button
6	175-61-31750		Гайка
7	01640-22232		Шайба
8	195-61-45230		Гайка
10	04050-13018		Разводной шплинт
11	04211-20844		Вилка
12	04205-10822		Палец
13	01220-40508		Гайка
14	01601-20513		Шайба
15	01580-10806		Гайка
17	01010-50816		Болт
18	01643-30823		Шайба
21	23Y-87B-01000		Control lever
24	154-61-16531		Рычаг
25	01010-50840		Болт
26	01602-20825		Шайба
27	04252-01269		Наконечник
28	01582-11210		Гайка
29	04250-51265		Наконечник
30	01593-31210		Гайка
31	04050-13020		Разводной шплинт
32	07000-13022		O-ring
33	01011-51045		Болт
34	01010-51040		Болт
35	01602-21030		Шайба
36	01643-31032		Шайба
37	01010-50835		Болт
38	23Y-86B-03000		Bracket
39	195-61-45290		Рессора
40	04050-12016		Разводной штифт 2х16
41	23Y-86B-04000		Rock arm

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
