Каталог запасных частей к технике: Shantui SD22 (вариант). RIPPER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
9
10
11
12
12
12
12
12
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26

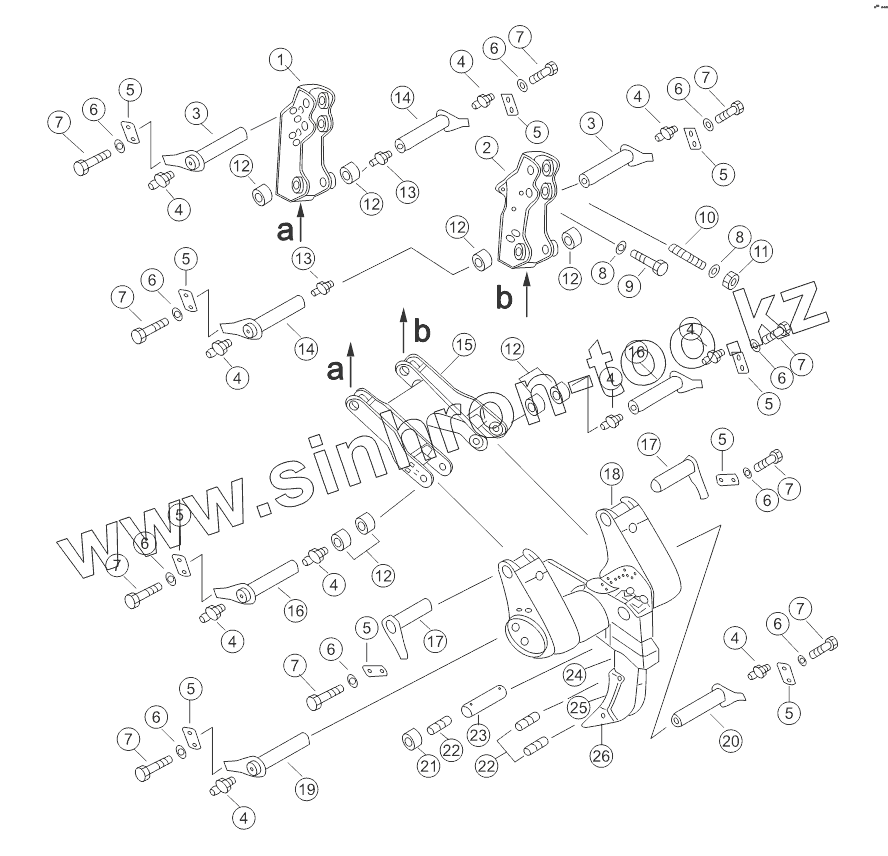

Позиция на иллюстрации Заводской номер детали Название детали
1 23Y-89-70000 Держатель
2 23Y-89-60000 Держатель
3 23Y-89-90000 Палец
4 07020-01021 Масленка
5 154-78-14290 Пластина
6 01643-31845 Шайба
7 01010-51840 Болт
8 01643-33380 Шайба
9 01018-13390 Болт
10 154-78-14281 Двойной болт
11 01582-03326 Гайка
12 154-78-14223 Втулка
13 07021-01060 Масленка
14 23Y-89-00300 Палец
15 23Y-89-00200 Шарнир
16 23Y-89-80000 Палец
17 23Y-89-30000 Палец
18 23Y-89-20000 Палец
19 23Y-89-40000 Pin shaft
20 23Y-89-50000 Палец
21 23Y-89-00004 Втулка
22 09244-02508 Распорная втулка
23 23Y-89-00005 Штифт
24 23Y-89-00100 Стойка рыхлителя
25 154-78-31330 Защитная пластина
26 175-78-31230 Острие зубца
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
