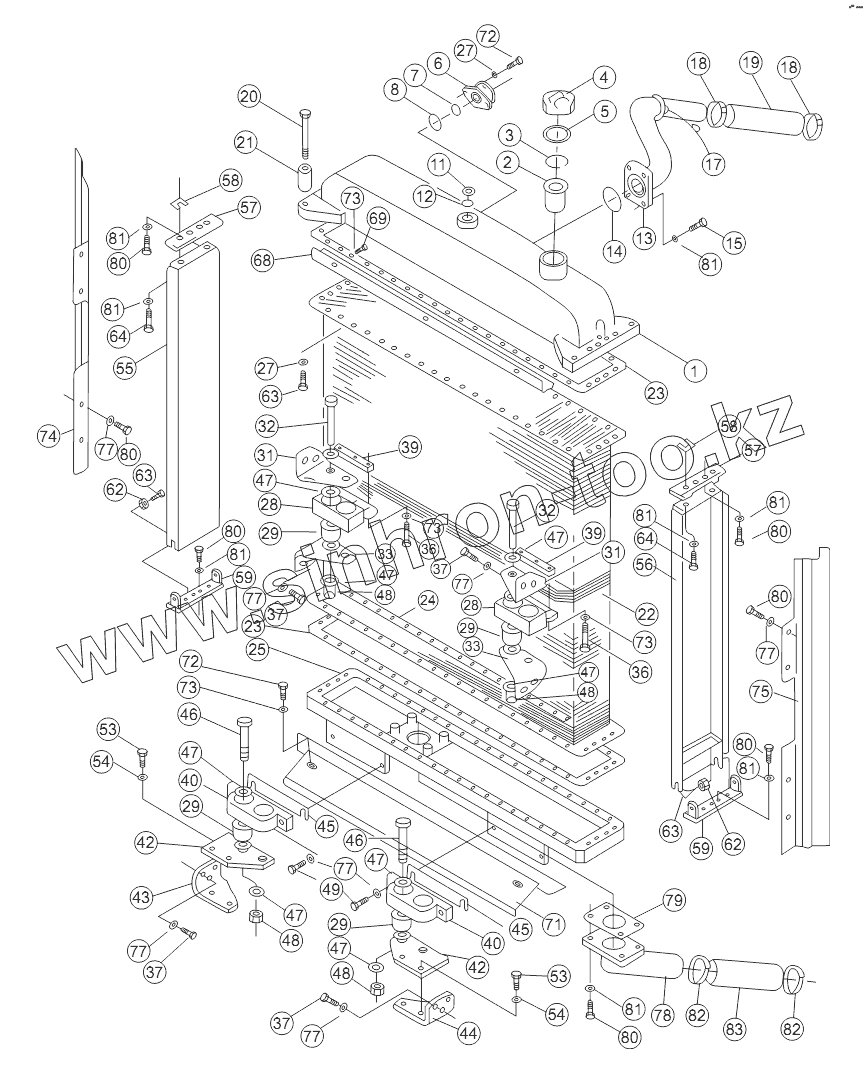

Каталог запасных частей к технике: Shantui SD22 (вариант). RADIATOR (FOR ENGINE NT855)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
7
8
11
12
13
14
15
17
18
18
19
20
21
22
22
23
23
23
24
24
25
25
27
27
28
28
28
29
29
29
29
29
31
31
32
32
33
33
36
36
37
37
37
37
39
39
39
40
40
40
42
42
43
44
45
45
45
46
46
47
47
47
47
47
47
47
47
48
48
48
48
49
53
53
54
54
55
55
56
56
57
57
57
58
58
59
59
59
62
62
62
63
63
63
64
64
68
69
71
71
72
72
73
73
73
73
74
74
75
75
77
77
77
77
77
77
77
78
79
80
80
80
80
80
80
80
81
81
81
81
81
81
81
81
82
82
83
Позиция на иллюстрации Заводской номер детали Название детали
23Y-03B-00000 23Y-03B-00000 Radiator assembly
158-03-A0000 158-03-A0000 Radiator and piping
22M-03-00000 22M-03-00000 Radiator assembly
1 22M-03-80700 Tank upper
1 154-03-11117 Верхний бак
2 07056-00048 Фильтр
3 07057-03271 Стопорное кольцо
4 07053-10000 Крышка бака
5 07053-00002 Gasket
6 154-03-11682 Нагнетательный клапан
6 22M-03-81000 Pressure valve
7 22M-03-80800 Filter screen
7 175-03-32570 Фильтровальная сетка
8 07000-13045 Кольцо
11 07040-13618 Заглушка
12 07002-43634 Кольцо
13 154-03-11565 Труба
14 07000-12070 Кольцо
15 01010-51240 Болт
17 07042-20108 Заглушка
18 07281-00809 Зажим
19 154-03-11574 Рукав
20 01011-51640 Bolt
21 154-03-13240 Распорная втулка
22 22M-03-80500 Core
22 154-03-21132 Сердечник
23 154-03-11143 Уплотнительная прокладка
23 22M-03-80004 Gobbet
24 22M-03-80005 Plate
24 154-03-11151 Прокладочный лист
25 154-03-21123 Tank louder
25 22M-03-80200 Tank louder
27 01602-21030 Шайба
28 195-03-22530 Скоба
28 22M-03-80410 Support
29 22M-03-80110 Absorber
29 195-03-22520 Амортизатор
31 154-03-13160 Верхняя скоба
32 01091-52220 Болт
33 154-03-13170 Нижняя скоба
36 01010-51075 Болт
37 01010-51230 Болт
39 22M-03-80003 Plate
39 198-03-21530 Прижимная пластина
40 22M-03-80101 Support
40 195-03-22540 Скоба
42 154-03-13250 Bracket
43 154-03-11973 Скоба (правая)
44 154-03-11963 Скоба (левая)
45 22M-03-80001 Washer
45 195-03-22270 Прокладка
46 01091-52205 Болт
47 01643-32260 Шайба
48 01582-12218 Гайка
49 01010-51245 Болт
53 01010-51435 Болт
54 01643-31445 Уплотнительная шайба
55 154-03-12842 Защитная камера (правая)
55 22M-03-81100 Baffle plate
56 22M-03-80900 Baffle plate
56 154-03-12823 Защитная камера (левая)
57 154-03-13140 Прокладка
57 22M-03-80600 Pad
58 154-03-11611 Уплотнительная прокладка
59 22M-03-80300 Plate
59 154-03-13150 Пластина
62 22M-03-80002 Bracket
62 195-03-22160 Seal
63 01010-51030 Болт
64 01010-51250 Болт
68 154-03-12771 Защитная насадка
69 01010-51020 Болт
71 23Y-03B-02000 Shield
71 158-03-02000 Защитная насадка
72 01010-51025 Болт
73 01643-31032 Шайба
74 154-03-12792 Защитная насадка
74 158-03-03000 Guard
75 23Y-03B-01000 Shield
75 158-03-04000 Защитная насадка
77 01643-31232 Шайба
78 154-03-11587 Коленчатая труба
79 195-03-11361 Gasket
80 01010-51235 Болт
81 01602-21236 Рессорная шайба
82 07281-00909 Зажим
83 154-03-11594 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
