Каталог запасных частей к технике: Shantui SD22 (вариант). PUNCHER
/134.gif)
1
2
7
9
10
11
12
13
17
19
20
20
20
23
24
24
24
25
26
27
27
27
27
27
28
30
31
32
37
38
38
39
40
40
41
41
41
42
42
42
42
43
43
43
43
44
44
44
45
45
45
45
46
47
48

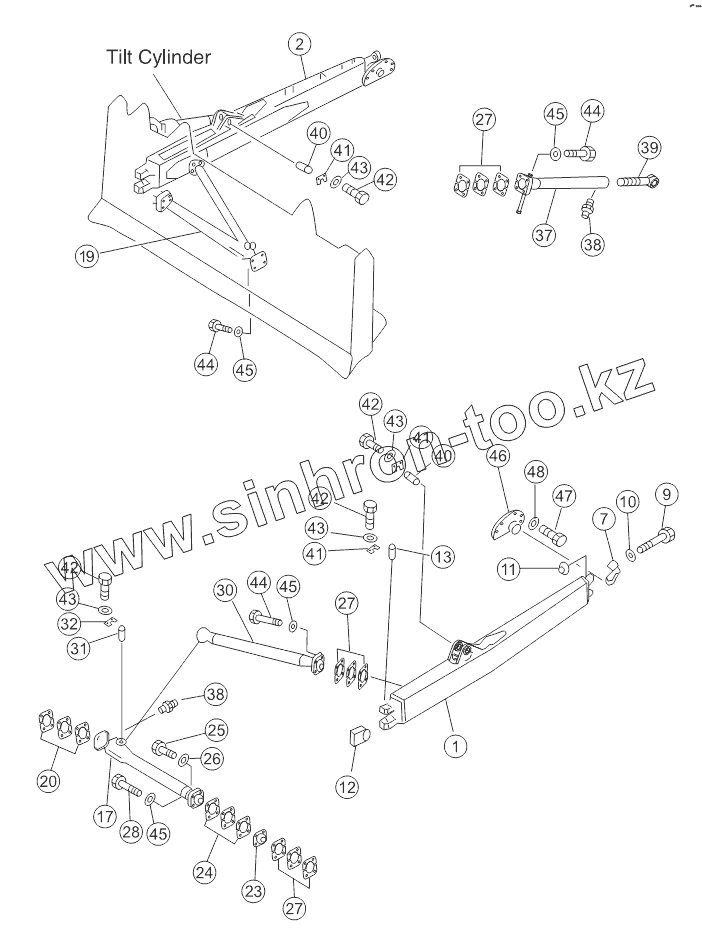

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 154-71-31151 | Левый штанговый толкатель | |
| 2 | 154-71-31164 | Правый штанговый толкатель | |
| 7 | 150-70-23244 | Колпачковая гайка | |
| 9 | 154-71-31420 | Болт | |
| 10 | 01643-32780 | Шайба | |
| 11 | 170-70-13141 | Гайка | |
| 12 | 154-71-22261 | Штуцерный угольник | |
| 13 | 154-71-22470 | Штифт | |
| 17 | 154-71-31191 | Левая стрела отвала | |
| 19 | 154-71-31211 | Правая стрела отвала | |
| 20 | 175-71-31250 | Прокладочная пластина | |
| 20 | 175-71-31270 | Shim | |
| 20 | 175-71-31260 | Shim | |
| 23 | 154-71-31270 | Колпак | |
| 24 | 154-71-31310 | Прокладочная пластина | |
| 24 | 154-71-31320 | Washer | |
| 24 | 154-71-31330 | Washer | |
| 25 | 01010-51270 | Болт | |
| 26 | 01602-21236 | Рессорная шайба | |
| 27 | 154-71-22390 | Прокладочная пластина | |
| 27 | 154-71-22420 | Washer | |
| 27 | 154-71-22410 | Washer | |
| 28 | 01011-52420 | Болт | |
| 30 | 154-71-31221 | Стрела отвала | |
| 31 | 154-71-22480 | Штифт | |
| 32 | 154-71-22490 | Замковая прокладка | |
| 37 | 154-71-22371 | Подпорка | |
| 38 | 07020-01021 | Масленка | |
| 39 | 154-71-21530 | Винт | |
| 40 | 154-71-21290 | Штифт | |
| 41 | 175-71-21330 | Замковая прокладка | |
| 42 | 01010-51435 | Болт | |
| 43 | 01643-31445 | Уплотнительная шайба | |
| 44 | 01010-52490 | Болт | |
| 45 | 01643-32460 | Уплотнительная шайба | |
| 46 | 154-70-13214 | Цапфа | |
| 47 | 01010-52250 | Болт | |
| 48 | 01643-32260 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
