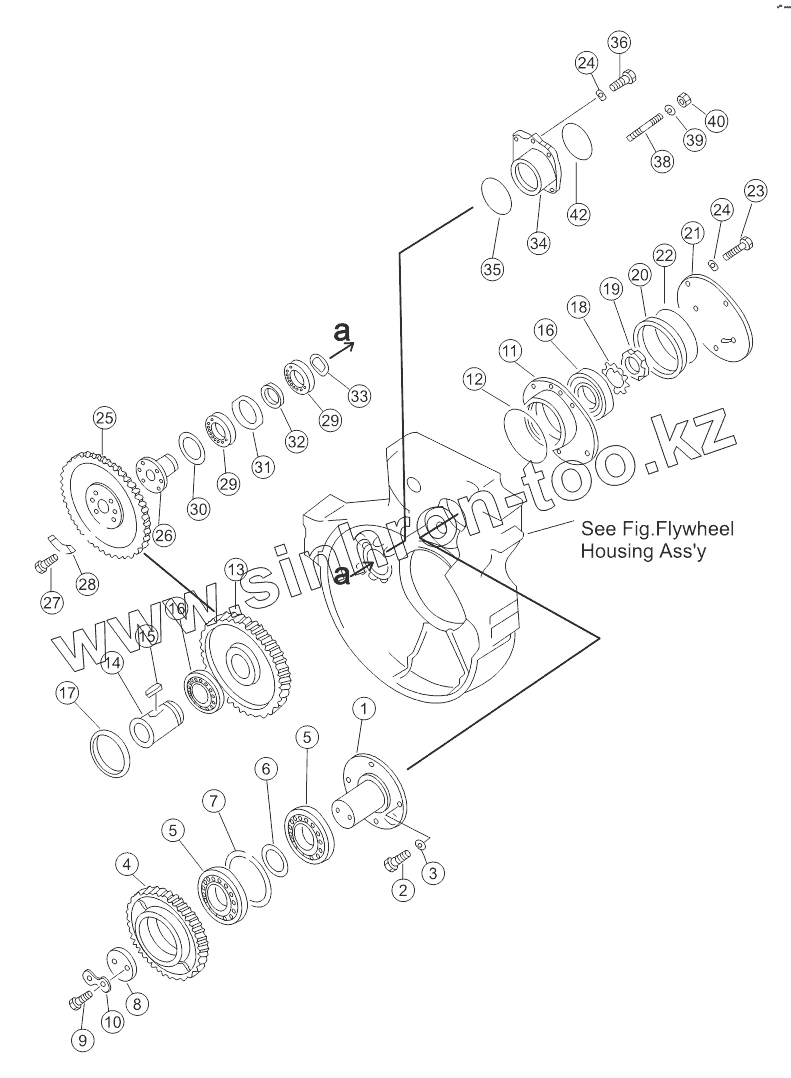

Каталог запасных частей к технике: Shantui SD22 (вариант). POWER TAKE OFF
/6.gif)
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
29
30
31
32
33
34
35
36
38
39
40
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6691-21-4310 | Вал промежуточного зубчатого колеса | |
| 2 | 01010-51435 | Болт | |
| 3 | 01602-21442 | Рессорная шайба | |
| 4 | 6691-21-4321 | Промежуточное зубчатое колесо | |
| 5 | GB276-6310C3 | Deep groove ball bearings | |
| 6 | 6623-21-4330 | Прокладка | |
| 7 | 6623-21-4350 | Открытое кольцо | |
| 8 | 6623-21-4340 | Прокладочный лист | |
| 9 | 01050-51230 | Bolt | |
| 10 | 6623-21-4360 | Замковая пластина | |
| 11 | 6691-21-4120 | Корпус подшипника | |
| 12 | 07000-13145 | O-ring | |
| 13 | 6691-21-4160 | Шестерня привода насоса | |
| 14 | 6691-21-4170 | Вал привода насоса | |
| 15 | 04000-01850 | Запор | |
| 16 | GB276-6214 | Deep groove ball bearings | |
| 17 | 6691-21-4190 | Кольцо | |
| 18 | 01658-26823 | Стопорная шайба | |
| 19 | 01530-06814 | Гайка | |
| 20 | 6691-21-4130 | Прокладка | |
| 21 | 6691-21-4140 | Крышка | |
| 22 | 07000-13140 | Кольцо круглого сечения | |
| 23 | 01010-51035 | Болт | |
| 24 | 01602-21030 | Шайба | |
| 25 | 6710-23-4520 | Шестерня привода насоса | |
| 26 | 6691-23-4311 | Вал | |
| 27 | 01050-51020 | Bolt | |
| 28 | 6645-22-4550 | Замковая пластина | |
| 29 | GB276-6009 | Bearing | |
| 30 | 04065-07525 | Открытое кольцо | |
| 31 | 6691-21-4540 | Прокладка (А) | |
| 32 | 6691-21-4560 | Прокладка (В) | |
| 33 | 04064-04518 | Открытое кольцо | |
| 34 | 6711-21-C120 | Shell bearing | |
| 35 | 07000-13100 | O-ring | |
| 36 | 01010-51045 | Болт | |
| 38 | 01140-51235 | Двойной болт | |
| 39 | 01602-21236 | Рессорная шайба | |
| 40 | 01582-11210 | Гайка | |
| 42 | 07000-62085 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
