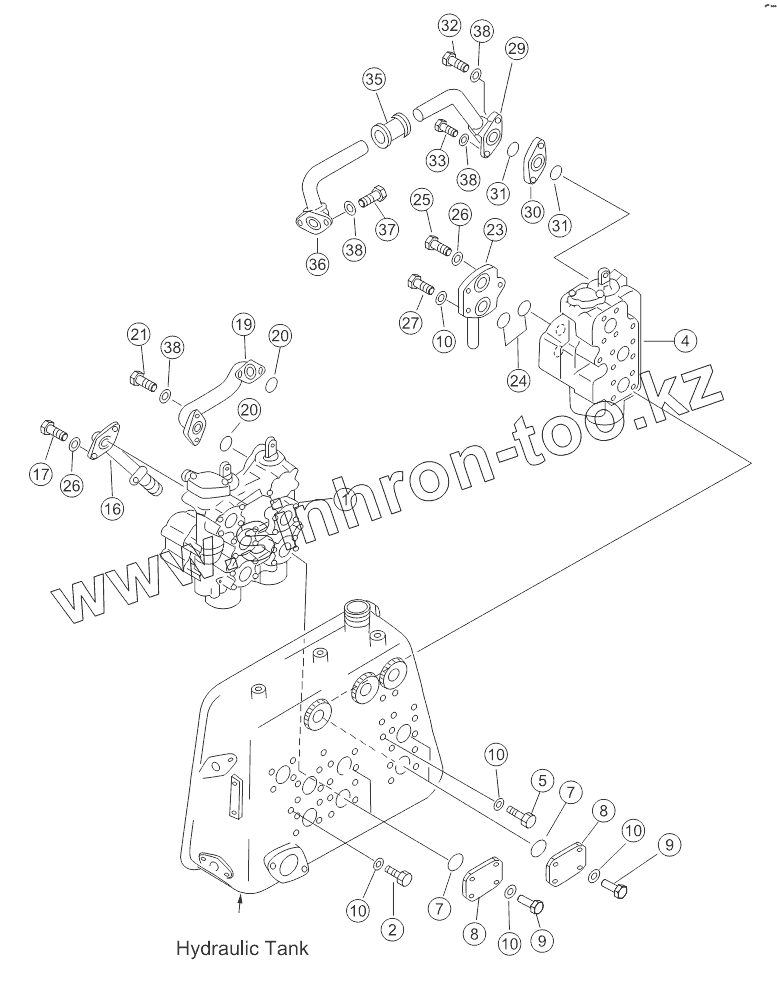

Каталог запасных частей к технике: Shantui SD22 (вариант). OIL TANK (2/2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
5
7
7
8
8
9
9
10
10
10
10
10
16
17
19
20
20
21
23
24
25
26
26
27
29
30
31
31
32
33
35
36
37
38
38
38
38
Позиция на иллюстрации Заводской номер детали Название детали
1 701-34-11002 Клапан управления подъемом и развалом
2 01011-51220 Bolt
4 701-32-27001 Клапан управления рыхлителем
5 01010-51225 Болт
7 07000-13048 Кольцо
8 07378-01460 Фланец
9 01010-51240 Болт
10 01602-21236 Рессорная шайба
16 154-60-52160 Relief valve
17 01010-50830 Болт
19 154-60-51360 Труба
20 07000-13045 Кольцо
21 01010-51445 Болт
23 144-78-13170 Труба
24 07000-13032 Кольцо
25 01010-50825 Болт
26 01602-20825 Шайба
27 01010-51220 Болт
29 154-60-51411 Труба
30 154-60-51421 Фланец
31 07000-13042 Кольцо
32 01010-51490 Болт М14х50
33 01010-51465 bolt
35 07332-01200 Муфта
36 154-60-51383 Труба
37 01010-51435 Болт
38 01602-21442 Рессорная шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
