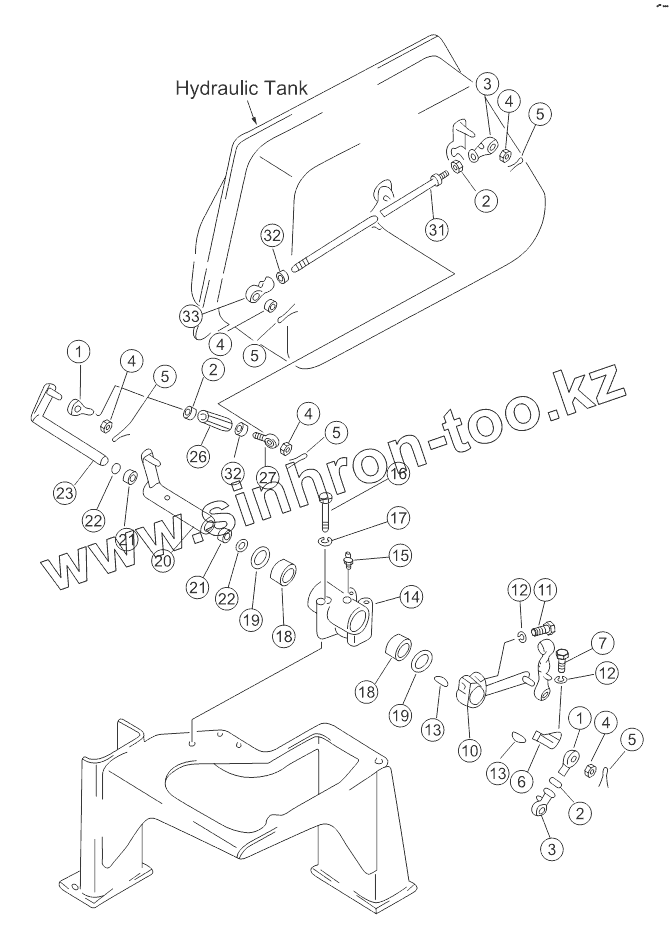

Каталог запасных частей к технике: Shantui SD22 (вариант). LIFT AND RIPPER CONTROL LINKAGE

Тип техники

Марка

Модель

Схема

1

1

2

2

2

3

3

4

4

4

4

4

5

5

5

5

5

6

7

10

11

12

12

13

13

14

15

16

17

18

18

19

19

20

21

21

22

22

23

26

27

31

32

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	04252-01269		Наконечник
2	01582-01210		Гайка
3	04250-51265		Наконечник
4	01593-31210		Гайка
5	04050-13020		Разводной шплинт
6	154-61-16730		Рычаг
7	01010-50830		Болт
10	154-61-16750		Рычаг
11	01010-50850		Болт
12	01602-20825		Шайба
13	04010-00519		Стопор
14	154-61-16660		Держатель
15	07020-01021		Масленка
16	01011-51010		Болт
17	01602-21030		Шайба
18	GB290-HK4520		Bearing
19	06122-04504		Dust ring
20	154-61-16760		Рычаг
21	GB290-HK2016		Игольчатый подшипник
22	06122-02004		Защитное кольцо подшипника
23	154-61-16740		Рычаг
26	23Y-86B-00001		Винт
27	04252-11269		Наконечник
31	04248-31240		Шток
32	01508-41207		Гайка
33	04250-71265		Наконечник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
