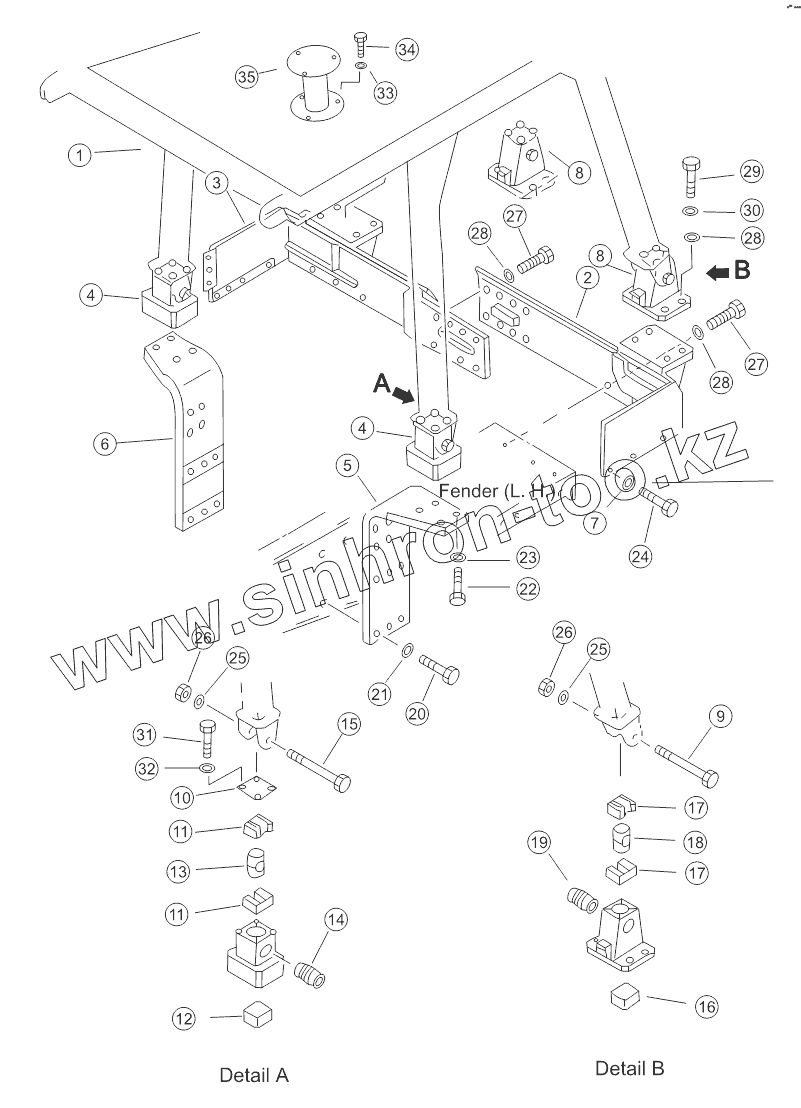

Каталог запасных частей к технике: Shantui SD22 (вариант). FRAME, ROPS

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

8

9

10

11

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

25

25

26

26

27

27

28

28

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	17S-59H-01000		Frame,rops
2	23Y-59C-02000		Bracket L.H.
3	23Y-59C-03000		Bracket R.H.
4	23Y-59C-07000		Bracket
5	23Y-59C-04000		Bracket L.H.
6	23Y-59C-05000		Bracket R.H.
7	21T-54-16150		Washer
8	23Y-59C-06000		Rear bracket
9	23Y-57-00046		Bolt
10	195-56-11320		Пластина
11	154-54-42220		Резина
12	23Y-59C-00002		Bracket
13	154-54-45490		Block
14	154-54-45510		Ring
15	175-978-5210		Болт
16	23Y-59C-00001		Bracket
17	23Y-57-00037		Амортизационная прокладка
18	23Y-57-00041		Гнездо
19	23Y-57-00038		Болт
20	01010-82075		Болт
21	01643-32060		Шайба
22	01011-83010		Болт
23	01643-33080		Шайба
24	01010-81655		Болт
25	01643-32780		Шайба
26	01580-12722		Гайка
27	01010-82465		Болт
28	01643-32460		Уплотнительная шайба
29	01010-52470		Bolt
30	01602-22472		Шайба
31	01010-81230		Заглушка
32	01643-31232		Шайба
33	01643-31032		Шайба
34	01010-51035		Болт
35	17S-56H-05000		Bracket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
