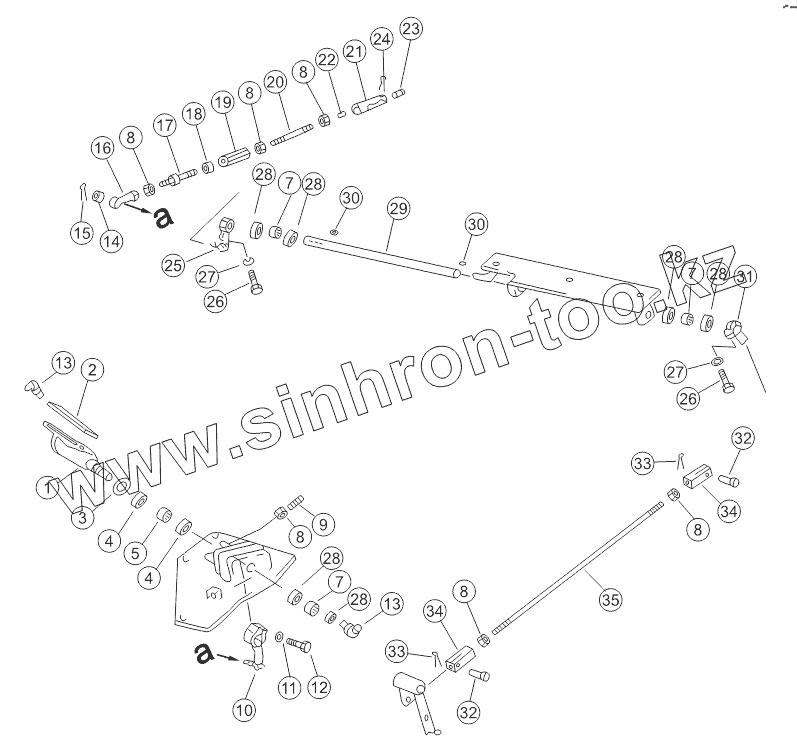

Каталог запасных частей к технике: Shantui SD22 (вариант). DECELERATOR PEDAL
/20.gif)
1
2
3
4
4
5
7
7
7
8
8
8
8
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
28
28
28
28
29
30
30
31
32
32
33
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 195-43-42350 | Ножная педаль | |
| 2 | 17Y-05-00016 | Резиновая прокладка | |
| 3 | 01643-32460 | Уплотнительная шайба | |
| 4 | 06122-02504 | Пылеулавливающее герметичное кольцо | |
| 5 | GB290-F2512 | Bearing | |
| 7 | GB290-HK2012 | Bearing | |
| 8 | 01582-11008 | Гайка | |
| 9 | 175-43-35210 | Винт | |
| 10 | 17Y-05-08000 | Рычаг | |
| 11 | 01643-31032 | Шайба | |
| 12 | 01010-51040 | Болт | |
| 13 | 07021-01090 | Масленка | |
| 14 | 01593-31008 | Nut | |
| 15 | 04050-12018 | Разводной шплинт | |
| 16 | 04250-81056 | Откидной подшипник | |
| 17 | 04248-31016 | Штанга | |
| 18 | 01508-41006 | Гайка | |
| 19 | 176-43-43190 | Регулировочная гайка | |
| 20 | 04245-41016 | Штанга | |
| 21 | 195-43-42410 | Adjusting nut | |
| 22 | 17Y-05-00019 | Упорный штифт | |
| 23 | 154-44-14570 | Упорный штифт | |
| 24 | 04050-12022 | Разводной штифт 2х22 | |
| 25 | 154-43-44231 | Рычаг | |
| 26 | 01010-50830 | Болт | |
| 27 | 01602-20825 | Шайба | |
| 28 | 06122-02004 | Защитное кольцо подшипника | |
| 29 | 154-43-44240 | Вал | |
| 30 | 04010-00519 | Стопор | |
| 31 | 17Y-05-10000 | Рычаг | |
| 32 | 04205-10822 | Палец | |
| 33 | 04050-12016 | Разводной штифт 2х16 | |
| 34 | 198-43-18170 | Вилка | |
| 35 | 04245-41062 | Штанга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
