Каталог запасных частей к технике: Shantui SD22 (вариант). CONTROL LEVER BRACKET AND VALVE SEAT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
9
10
12
12
14
25
27
29
31
31
31
31
32
33
33
33
34
34
34
34
34
34

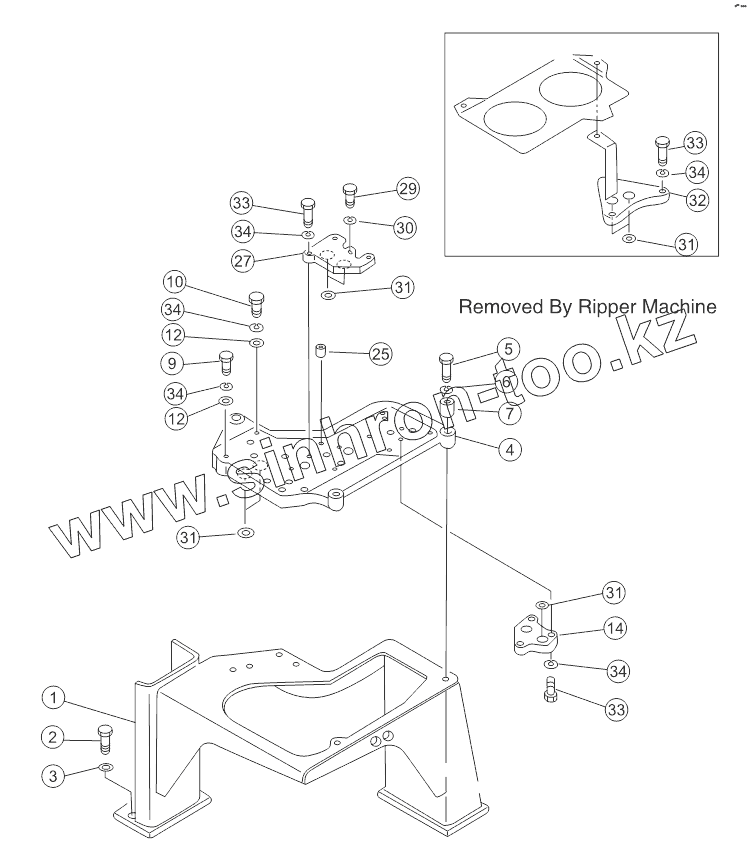

Позиция на иллюстрации Заводской номер детали Название детали
1 23Y-86B-05000 Держатель
2 01010-51645 Болт
3 01643-31645 Шайба
4 195-61-21230 Гнездо клапана
5 01010-51480 Болт
6 01643-31445 Уплотнительная шайба
7 198-21-12240 Зажим
9 01011-51045 Болт
10 01010-51040 Болт
12 01643-31032 Шайба
14 195-61-21430 Прокладочная пластина
25 07043-70617 Screw plug
27 154-61-16680 Прокладочная пластина
29 01010-51025 Болт
31 07000-13022 O-ring
32 195-61-21420 Прокладочная пластина
33 01010-51035 Болт
34 01602-21030 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
