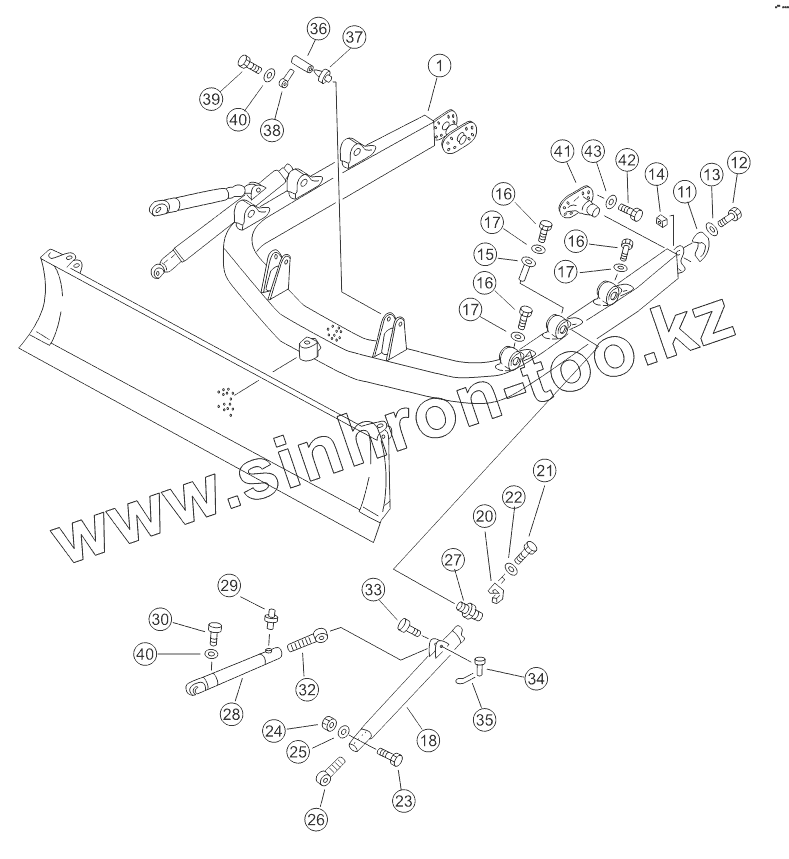

Каталог запасных частей к технике: Shantui SD22 (вариант). C-FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
11
12
13
14
15
16
16
16
17
17
17
18
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
37
38
39
40
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
1 154-70-31111 Дугообразная рама отвала
11 150-70-23244 Колпачковая гайка
12 154-71-31420 Болт
13 01643-32780 Шайба
14 170-70-13141 Гайка
15 154-70-19181 Задвижка
16 01010-51420 Болт
17 205-06-62270 Шайба
18 154-70-12116 Подпорка
20 175-70-12160 Заглушка вала
21 01010-52095 Болт
22 01643-32060 Шайба
23 01010-51880 Болт
24 01580-11815 Гайка
25 01643-31845 Шайба
26 175-70-12130 Винтовой болт
27 154-70-12162 Вал
28 154-70-17160 Подпорка
29 07020-00000 Масленка
30 175-70-12221 Болт
32 154-70-12251 Винт
33 150-70-13411 Задвижка
34 170-70-12240 Задвижка
35 04050-04025 Разводной шплинт
36 154-71-22511 Вал
37 07020-01021 Масленка
38 195-71-11520 Штифт
39 01010-51435 Болт
40 01643-31445 Уплотнительная шайба
41 154-70-13214 Цапфа
42 01010-52250 Болт
43 01643-32260 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
