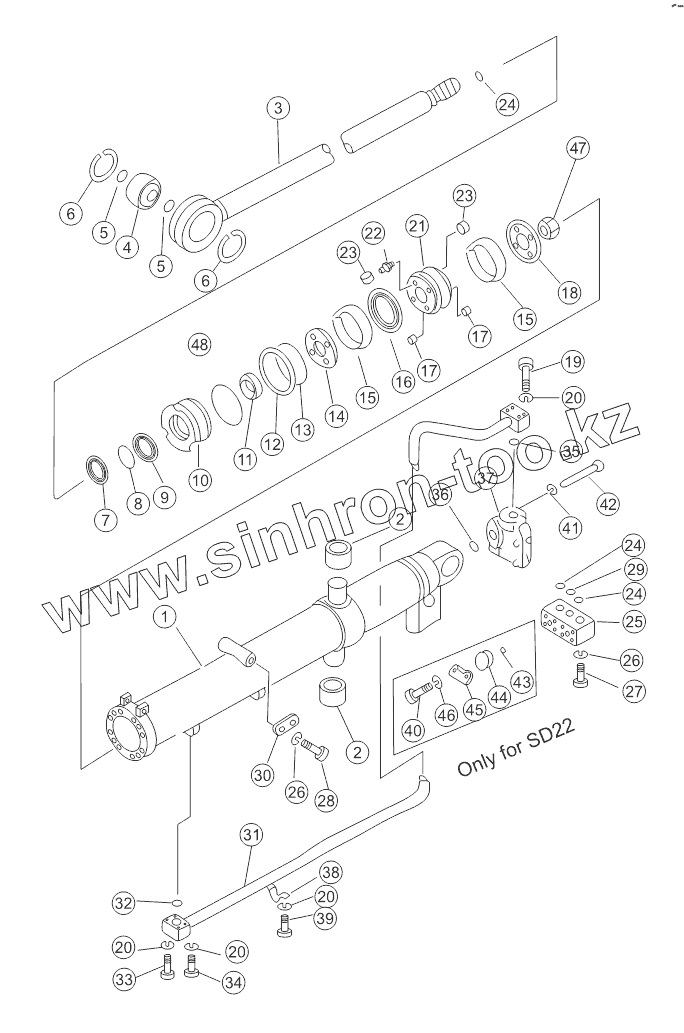

Каталог запасных частей к технике: Shantui SD22 (вариант). BLADE LIFT CYLINDER (1/2)
/98.gif)
1
1
1
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
20
20
20
21
22
23
23
24
24
24
25
25
26
26
27
28
29
30
30
31
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 158-62-02000 | 158-62-02000 | Blade oil cylinder ass'y | |
| 158-62-01000 | 158-62-01000 | Гидроцилиндр | |
| 23Y-66E-A0000 | 23Y-66E-A0000 | Blade oil cylinder ass'y | |
| 23Y-65E-A0000 | 23Y-65E-A0000 | Blade oil cylinder ass'y | |
| 23Y-62B-01000 | 23Y-62B-01000 | Blade oil cylinder ass'y | |
| 23Y-62B-02000 | 23Y-62B-02000 | Blade oil cylinder ass'y | |
| 1 | 23Y-65E-03000 | Cylinder body | |
| 1 | 23Y-62B-01200 | Cylinder body | |
| 1 | 158-62-02100 | Cylinder body | |
| 1 | 158-62-01100 | Корпус цилиндра | |
| 2 | 154-63-12340 | Втулка | |
| 3 | 23Y-62B-01300 | Piston rod | |
| 3 | 158-62-01200 | Поршневой шток | |
| 4 | 07137-04507 | Втулка | |
| 5 | 07000-03045 | Кольцо | |
| 6 | 04065-01030 | Упорное кольцо | |
| 7 | 23Y-62B-01001 | Dust ring | |
| 8 | 23Y-62B-01002 | Кольцо KY | |
| 9 | 23Y-62B-01100 | Step seal | |
| 10 | 23Y-62B-01006 | Cylinder head | |
| 11 | 23Y-62B-01003 | Guide ring | |
| 12 | 07146-02116 | Guard circle | |
| 13 | 07000-12115 | Кольцо | |
| 14 | 23Y-62B-01004 | Fence | |
| 15 | 23Y-62B-01005 | Support ring | |
| 16 | 23Y-62B-01500 | Glyd ring | |
| 17 | 130-63-12761 | Штифт | |
| 18 | 707-40-12030 | Упорная пластина | |
| 19 | 01010-51065 | Шайба | |
| 20 | 01643-31032 | Шайба | |
| 21 | 23Y-62B-01401 | Piston | |
| 22 | 154-63-12471 | Поршневой клапан | |
| 23 | 154-63-12860 | Гнездо клапана | |
| 24 | 07000-13038 | Кольцо | |
| 25 | 154-63-12550 | Колено | |
| 25 | 158-62-01500 | Hose | |
| 26 | 01643-31232 | Шайба | |
| 27 | 01010-51270 | Болт | |
| 28 | 01010-51245 | Болт | |
| 29 | 07000-13045 | Кольцо | |
| 30 | 158-62-01400 | Yoke plate | |
| 30 | 154-61-11621 | Соединительная пластина | |
| 31 | 23Y-62B-01600 | Hose | |
| 31 | 23Y-62B-02100 | Hose | |
| 31 | 158-62-01300 | Труба | |
| 31 | 158-62-02200 | Hose | |
| 31 | 23Y-65E-04000 | Hose | |
| 32 | 07000-13035 | Кольцо | |
| 33 | 01010-51050 | Болт | |
| 34 | 01010-51055 | Болт | |
| 35 | 07000-13048 | Кольцо | |
| 36 | 07000-12055 | Кольцо | |
| 37 | 154-63-14001 | Гидроклапан | |
| 38 | 07282-13411 | Clip | |
| 39 | 01010-51020 | Болт | |
| 40 | 01010-50830 | Болт | |
| 41 | 01643-31645 | Шайба | |
| 42 | 01010-51615 | Болт | |
| 43 | 07000-13025 | Кольцо | |
| 44 | 07378-10600 | Пылезащитная крышка | |
| 45 | 07371-30638 | Фланец | |
| 46 | 01643-30823 | Шайба | |
| 47 | 07165-13941 | Гайка | |
| 48 | 07000-02120 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
