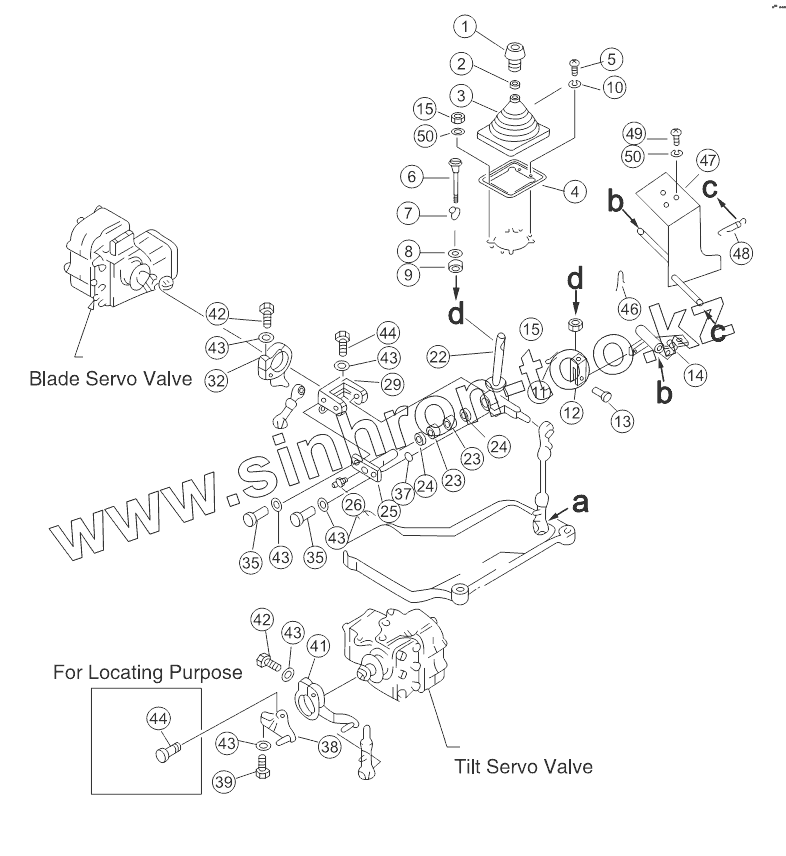

Каталог запасных частей к технике: Shantui SD22 (вариант). BLADE CONTROL LEVER

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

22

23

23

24

24

25

26

29

32

35

35

38

39

41

42

42

43

43

43

43

43

43

44

44

46

47

48

49

50

50

Позиция на иллюстрации	Заводской номер детали		Название детали
1	16Y-86C-11000		Knob
2	195-43-44220		Гайка
3	195-61-45140		Защитная камера
4	23Y-86B-00002		Seat
5	01220-40508		Гайка
6	23Y-86B-02000		Button
7	175-61-31750		Гайка
8	01640-22232		Шайба
9	195-61-45230		Гайка
10	01601-20513		Шайба
11	04050-13018		Разводной шплинт
12	04211-20844		Вилка
13	04205-10822		Палец
14	23Y-86B-04000		Rock arm
15	01580-10806		Гайка
22	23Y-86B-01000		Control lever
23	GB290-HK2016		Игольчатый подшипник
24	06122-02004		Защитное кольцо подшипника
25	154-61-16471		Вал
26	07020-01021		Масленка
29	154-61-16441		Bracket
32	154-61-16481		Рычаг
35	01010-50820		Болт
38	154-61-16611		Рычаг
39	01010-50830		Болт
41	154-61-16621		Рычаг
42	01010-50840		Болт
43	01602-20825		Шайба
44	01010-50835		Болт
46	04050-12016		Разводной штифт 2х16
47	23Y-86B-03000		Bracket
48	195-61-45290		Рессора
49	01010-50816		Болт
50	01643-30823		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
