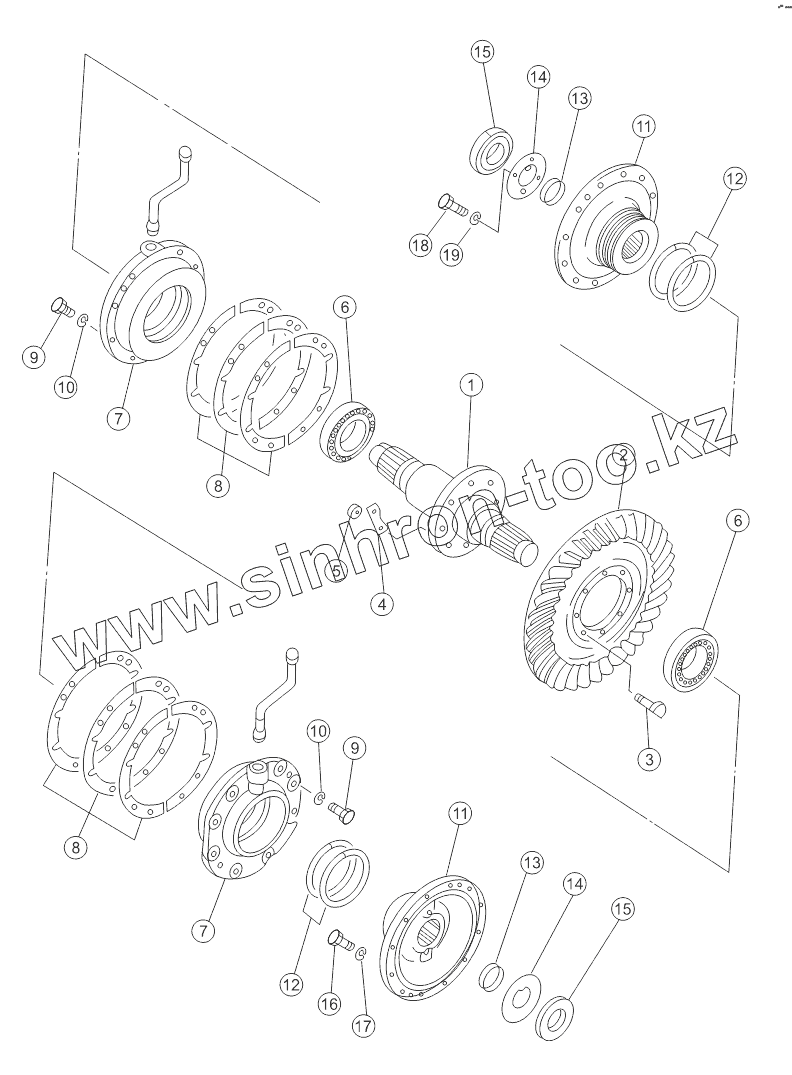

Каталог запасных частей к технике: Shantui SD22 (вариант). BEVEL GEAR AND SHAFT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 154-21-12114 Вал
2 154-21-22120 Спиральная коническая шестерня
3 150-21-12130 Болт
4 150-21-32140 Замковая шайба
5 01582-11815 Гайка
6 154-21-22161 Конический шариковый подшипник
7 154-21-12161 Гнездо подшипника
8 154-21-12410 Washer
8 154-21-12390 Washer
8 154-21-12380 Washer
8 154-21-12370 Washer
8 154-21-12360 Washer
8 154-21-12350 Washer
9 01010-51445 Болт
10 01643-31445 Уплотнительная шайба
11 198-21-11490 Корпус
12 170-22-11130 Герметичное кольцо
13 154-21-22211 Уплотнительная прокладка
14 198-21-11480 Замковая пластина
15 170-21-12141 Гайка
16 01010-51645 Болт
17 01643-31645 Шайба
18 01010-51025 Болт
19 01643-31032 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
