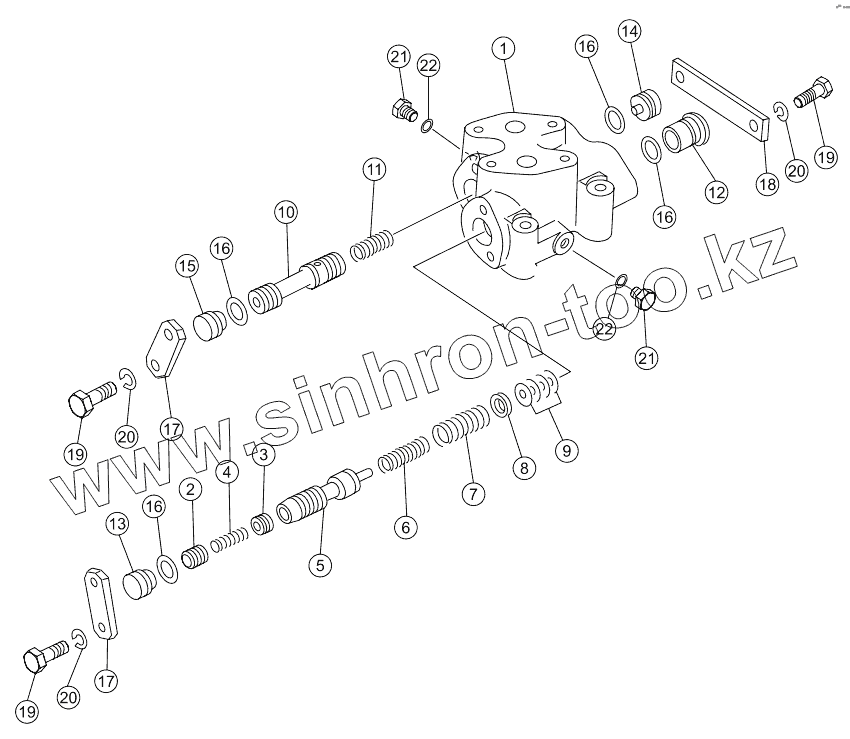

Каталог запасных частей к технике: Shantui SD16L. SAFETY VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
17
18
19
19
19
20
20
20
21
21
22
22
Позиция на иллюстрации Заводской номер детали Название детали
16Y-76-23000 16Y-76-23000 Клапан редукционный
144-49-16101 144-49-16101 Safety valve
1 144-49-16110 Корпус клапана
2 104-15-25480 Золотник клапана
3 104-15-25490 Золотник клапана
4 125-15-15290 Пружина
5 144-49-16170 Стержень клапана
6 104-15-25280 Пружина
7 104-15-25290 Пружина
8 104-15-25260 Проставка
9 113-15-25260 Шайба 0,50 мм
10 144-49-16180 Стержень клапана
11 144-49-21621 Пружина
12 144-49-16121 Пробка
13 144-49-16130 Пробка
14 144-49-16140 Пробка
15 144-49-16150 Пробка
16 07000-12020 O-ring
17 144-49-16160 Пластина
18 113-15-25350 Пластина
19 01010-50816 Болт
20 01602-20825 Шайба
21 07040-10807 Пластина
22 07002-10823 O-ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
